不锈热、冷轧带钢软化和再结晶退火及酸洗分别采取连续处理的方式，设备构成和流程见图3-7和图3-8.机组的热处理温度用板温进行自动控制。1.0~3.0mm厚的带钢处理时间为67~95秒。退火炉内残余氧浓度应控制在3.5%~4.0%,易于酸洗。热轧带钢的酸洗工艺一般采用喷丸＋H2SO4工艺。冷轧带钢采用中性盐（Na2SO4)电解＋（HF+HNO3)(奥氏体钢）或HNO3电解（铁素体钢）或HNO3电解＋Na2SO4+NaNO3电解（高铬+Mo,Cu,Ti钢）。


图 8.jpg

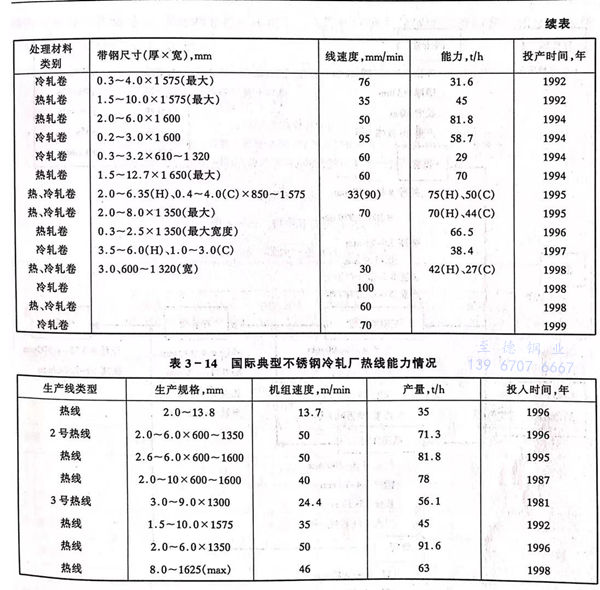

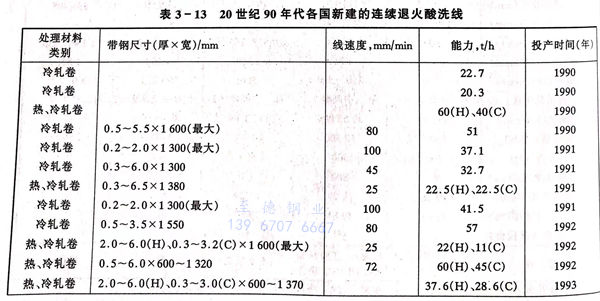

国际连续退火酸洗机组的主要参数，见表 3-13 和表 3-14。




 精整是不锈钢生产的后部工序，产品的尺寸规格和质量能否满足用户要求，精整有很大作用。不锈钢的精整包括平整、矫直、纵切、横切等工序。


 为了提高冷轧不锈钢带成品的表面光泽度（Gs800)或降低粗糙度（Ra≤0.1μm),带钢应进行约1%的平整，同时改善板形。对430钢还可以消除屈服点延伸，提高冷加工性能。根据用户的使用要求，加工光面或麻面板，并改善表面质量。
