这类钢是奥氏体型低温无磁用钢，主要用于超低温（-253℃)及无磁条件下。我国为节约Ni、Cr而研制了Mn-Al系低温用钢。15Mn26Al4钢及20Mn23Al钢即属于此类低温无磁用钢。
1. 化学成分

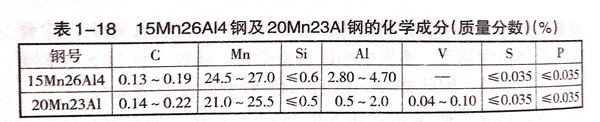

钢及钢的化学成分见表1-18.
2. 合金元素的作用
15Mn26Al4钢和20Mn23Al钢的主要合金元素是锰和铝。锰是奥氏体形成元素，但在冷变形及低温下，Fe-Mn合金的奥氏体并不稳定。当锰<10%时，与一般合金钢一样，会发生铁素体或马氏体相变。当锰在10%~15%之间时，会发生α马氏体及ε马氏体相变。锰含量越高，ε相的比例越大。当锰在15%~28%之间时，主要发生ε马氏体相变。无论是α马氏体，还是ε马氏体，都会导致钢的冷脆。
提高Fe-Mn合金奥氏体组织的稳定性一般有两条途径，实际上是一条途径，即添加其他元素：一是当锰含量较低时增加碳的含量，如Mn13钢；二是锰含量高时，加入合金元素，如镍、铬、钼、铝、氮等。其中以加入Al最有效。在Fe-Mn25%中从0增加到4%时，ms点及mf点将降低到-253℃以下，而且韧性也会随之增大。
铝能稳定Fe-Mn合金体系的奥氏体组织，还能降低加工硬化能力，从而改善切削性能和冷加工性能。同时还改善了其耐腐蚀性，提高了抗氧化性。
3. 热处理和力学性能

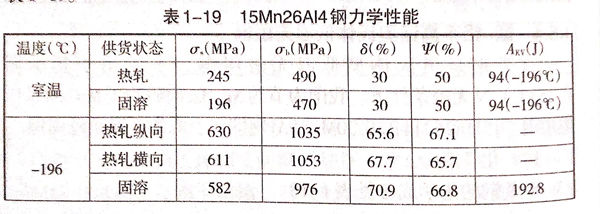

此类钢可以热轧、冷轧或固溶。15Mn26Al4钢力学性能见表1-19。
