奥氏体不锈钢复合板（基层厚14mm,覆层厚2mm) 06Cr18Ni11Ti+Q235的焊条电弧焊。
1. 试件尺寸及要求

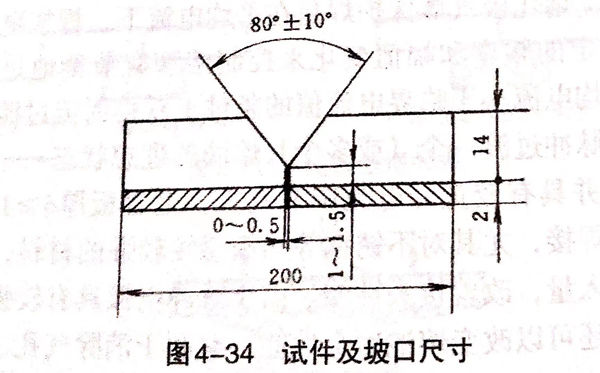

焊件材料06Cr18Ni11Ti+Q235,坡口及尺寸如图4-34所示。要求双面焊条电弧焊（碳弧气刨清根）。
焊接材料：基层为E4303,直径ф3.2mm、ø4.0mm;过渡层为E1-23-13-16,ф3.2mm;覆层为E0-19-10Nb-16,Φ3.2mm。
2. 试件装配
加工钝边3~3.5mm,清理坡口及其两侧内外表面20mm范围内的油、污及其他污物，直至露出金属光泽。
预留0~0.5mm间隙，应以覆层不锈钢为基准对齐，装配错边量≤0.5mm;采用E4303焊条在基层Q235钢的坡口内定位焊，定位焊缝长度15~20mm,焊点端头应修磨成斜坡，以利于接头。预留反变形3°左右。
3. 焊接工艺参数

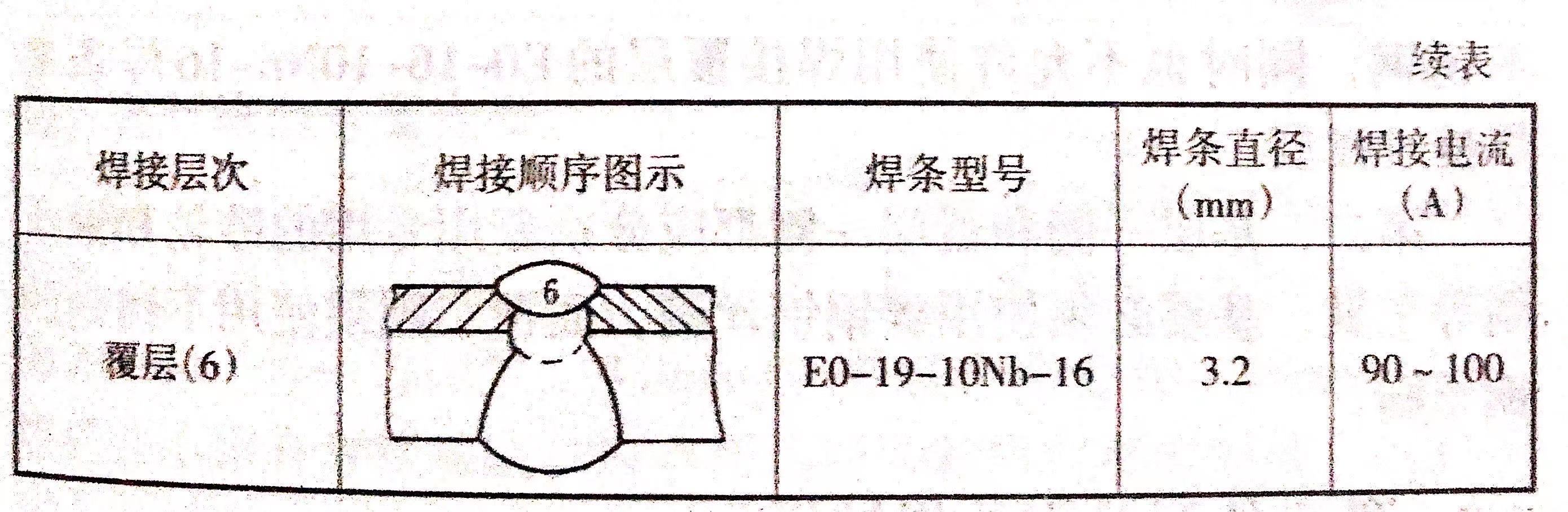

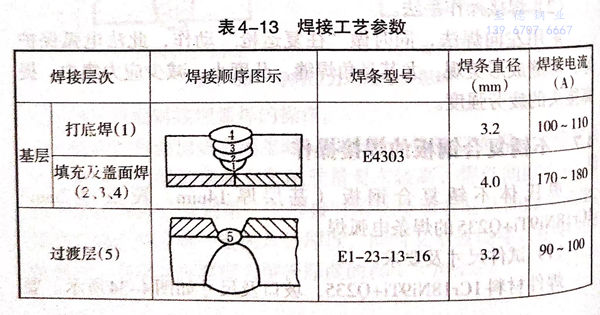

焊接工艺参数见表4-13.
4. 操作要点及注意事项
奥氏体不锈复合钢板焊接工艺要点有三：一是正确的焊接次序；二是合理选用焊接材料；三是采用较小的焊接工艺参数。施焊过程中具体操作手法与其他相应的焊接位置基本相同，其中不同点如下。
①. 基层Q235钢的焊接
基层的焊接共分4层，以Φ3.2mm焊条打底，焊接电流不宜过大，以不熔到不锈钢覆层为原则，以ø4mm焊条焊接2层填充焊缝和1层盖面焊缝，要求各层焊道无焊接缺陷，盖面层表面平整光滑。
②. 过渡层的焊接
将清理和检查符合要求的试件翻转一面，采用机械加工或砂磨等方法在不锈钢覆层面清根，也可用碳弧气刨清根，不过对碳弧气刨的刨槽要用砂轮机打磨，以防增碳。对清根的要求是将根部铲削成圆弧，并铲削至基层打底层，刨槽宽度应≤8mm.
将已经清根、修磨后的试件进行过渡层焊接，采用φ3.2mm的E1-23-13-16的不锈钢焊条进行施焊，为减小熔合比，应采用小电流、快速焊，焊条不允许做横向摆动，要求过渡层的焊缝要熔化到覆层不锈钢板一定深度，以达隔离的目的，但应低于覆层表面1mm左右。
③. 覆层的焊接
与过渡层的焊接层次相似，也为单层单道焊。焊条为ф3.2mm的E0-19-10Nb-16的不锈钢焊条。其操作要领是：焊条不做横向摆动，采用小电流、快速焊。
注意事项：
a. 绝对禁止用焊接基层的E4303焊条焊接过渡层或覆层不锈钢，同时也不允许使用焊接覆层的E0-16-10Nb-16焊条来焊接过渡层。
b. 基层一侧和覆层一侧都应分别使用专用的砂轮和钢丝刷等工具，基层必须使用碳钢钢丝刷，而覆层则须使用不锈钢的钢丝刷。
