乙烯蒸馏塔纵缝埋弧焊：乙烯蒸馏塔材质为低温钢（09Mn2V正火），板厚为12mm,工作温度-70℃;工作压力0.6MPa.采用埋弧焊，焊接工艺为如下。
1. 焊接材料
焊丝为H08Mn2MoVA,焊剂为HJ250,使用前300~350℃烘干，保温2h。
2. 焊前准备
焊前将坡口两侧各50mm范围内水分、油污及污物清除干净，并除锈及氧化皮，直至露出金属光泽。
坡口形式为I形，根部间隙为4mm.采用直流反接电源。焊接定位焊时采用W707焊条，焊前烘干350℃并保温2h.采用ф4mm焊条，焊接电流为140~180A.

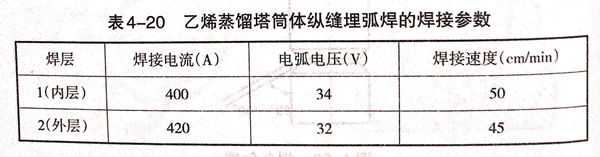

焊接第一层内焊缝时采用焊剂垫，并使焊剂垫与筒体紧密贴合，不得有间隙。焊接工艺参数见表4-20。
