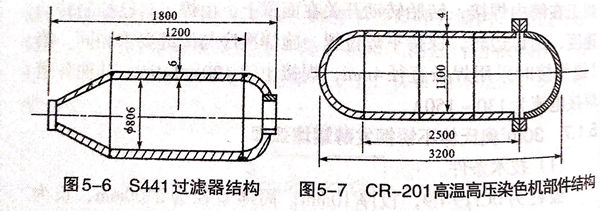

化纤设备S441过滤器结构如图5-6所示，其材质为1Cr18Ni12Mo2.
CR-201高温高压染色机部件结构如图5-7所示。其材质为06Cr18Ni11Ti.
1. 焊接设备
采用LH-300型等离子弧焊机。焊枪为大电流等离子弧焊枪及对中可调式焊枪。使用的喷嘴为有压缩段的收敛扩散三孔型。
2. 焊接参数

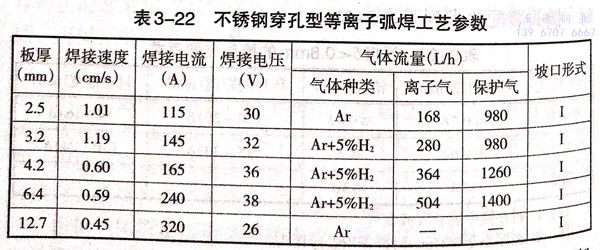

等离子弧焊焊接参数见表3-22.
3. 焊接工艺要点
①. 坡口形式为Ⅰ形。板材经剪床下料，使用丙酮清除油污后即可进行装配、焊接。
②. 接头装配时不留间隙，使剪口方向一致（剪口向上），进行装配定位，定位焊缝间距≤300mm。
③. 直缝及简体纵缝在焊接卡具中焊接并装有引弧板及引出板。
④. 筒体环缝焊接接头处有30mm左右的重叠，熄弧时焊件停转，电流、气流同时衰减，并且电流衰减较慢，焊丝继续送进以填满弧坑。
⑤. 为保证焊接质量及合理使用保护气体，焊缝的保护形式采用以下几种：焊缝背面为分段跟踪通气保护；焊缝正面附加拖罩保护。直形及弧形拖罩长度均为150mm,分别用于直缝及环缝焊接，弧形拖罩半径为焊件半径加5~8mm.
4. 焊接质量分析
接头抗拉强度为580~590MPa,冷弯角α>120°.接头经检验无裂纹。经腐蚀试验及金相分析，焊缝质量达到产品的技术要求。
