一、带颈承插焊法兰型式与尺寸


1. 用PN标记的带颈承插焊法兰

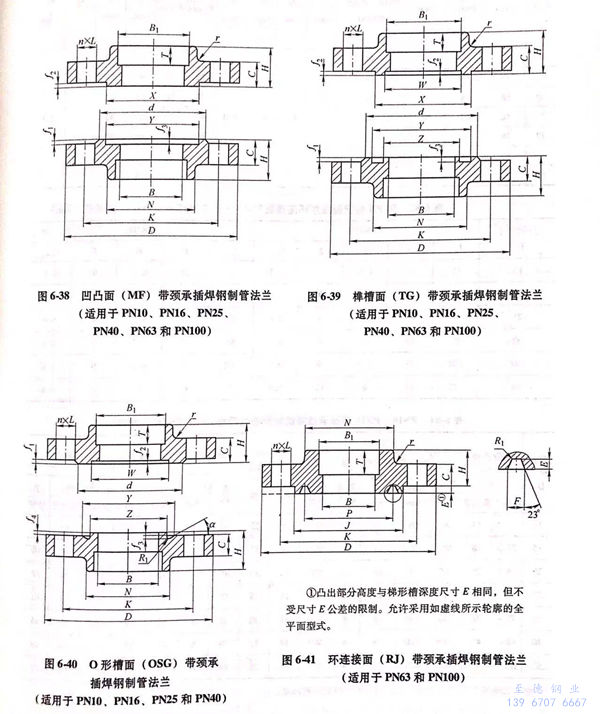

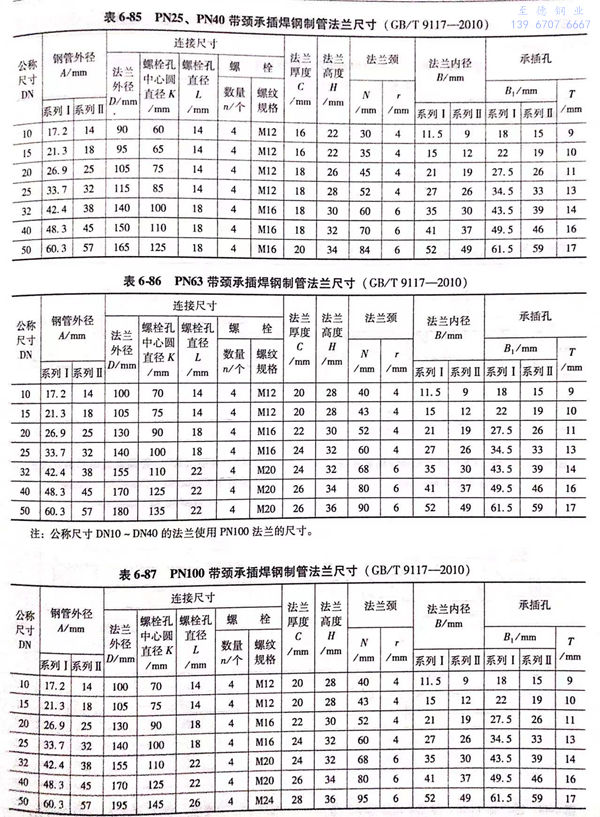

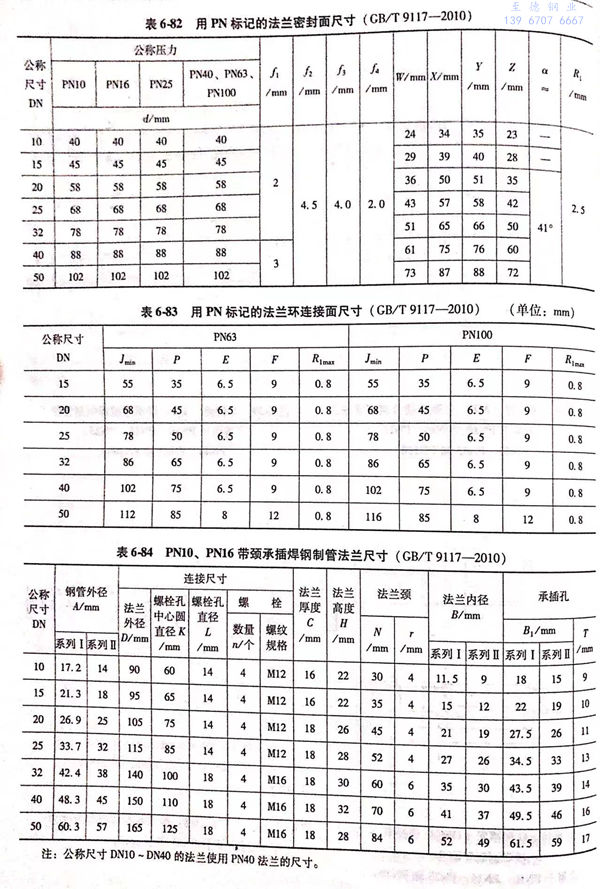

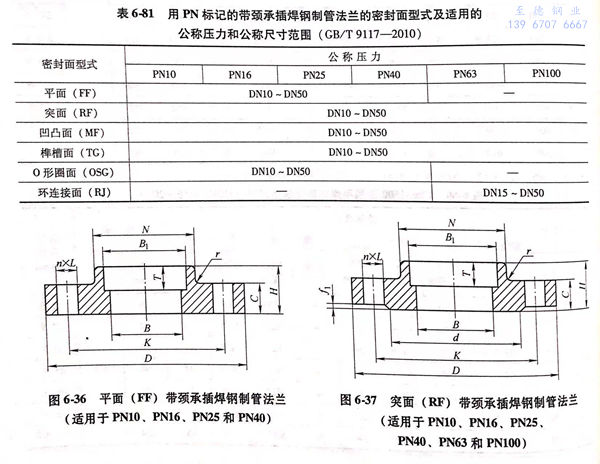

  用PN标记的带颈承插焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-81;用PN标记的带颈承插焊钢制管法兰型式如图6-36~图6-41所示,法兰密封面尺寸见表6-82、表6-83,法兰结构尺寸或尺寸见表6-84~表6-87。



2. 用Class 标记的带颈承插焊法兰

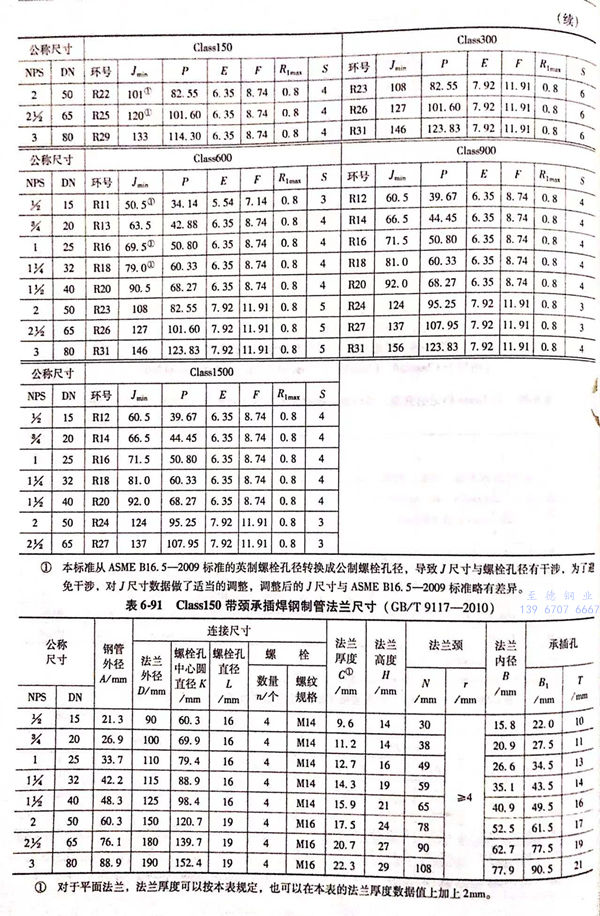

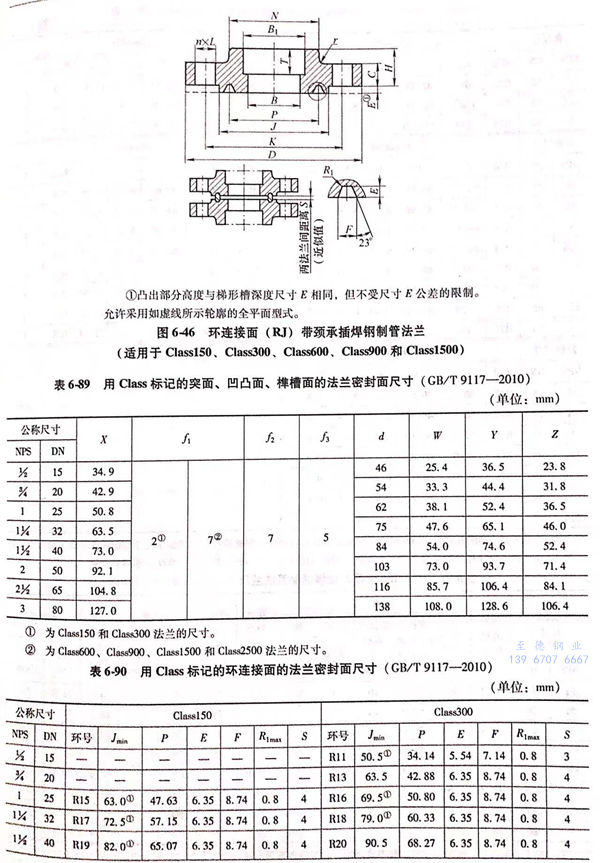

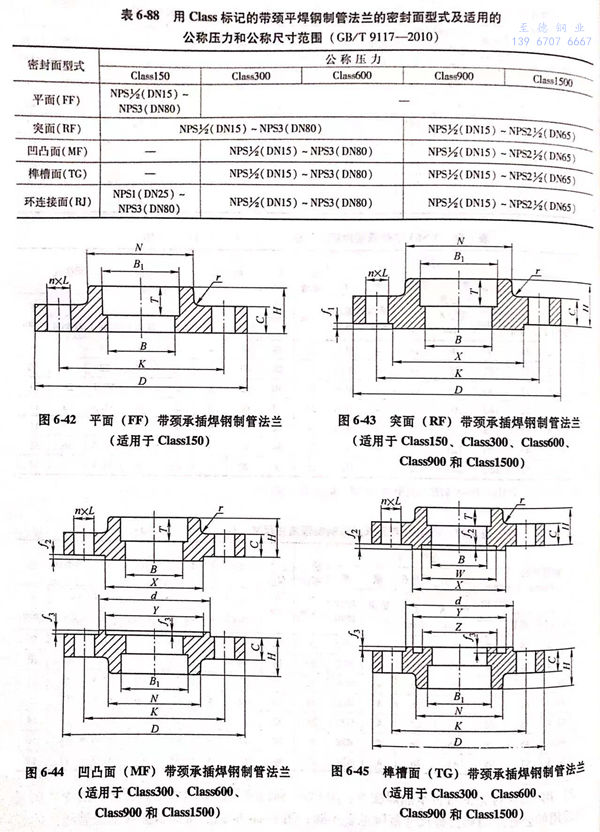

  用Class 标记的带颈承插焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围见表6-88;用Class 标记的带颈承插焊钢制管法兰的型式如图 6-42 ~图 6-46 所示,法兰密封面尺寸见表 6~89、表 6~90 ,法兰结构尺寸或尺寸见表 6-91~表 6-94。




二、带颈承插焊法兰标记


1. 带颈承插焊钢制管法兰应按下列规定进行标记:


  公称尺寸 → 公称压力 → 法兰型式代号(SW) → 密封面型式代号 → 管表号(可省略) → 材料代号 → 标准编号


2. 标记示例


 示例 1 :  公称尺寸DN50、公称压力PN25、突面(RF)带颈承插焊钢制管法兰(SW)、材料为 06Cr19Ni10 , 其标记为:法兰 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117


 示例 2 : 公称尺寸NPS3(DN80)、公称压力Class600、环连接面(RJ)带颈承插焊钢制管法兰(SW)、管表号Sch80、材料为 06Cr17Ni12Mo2, 其标记为:法兰 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
