非金属软垫片系指用非金属密封材料加工制作的垫片，主要有石棉橡胶板、纯聚四氟乙烯板、非石棉纤维橡胶板和橡胶板裁制成的垫片等。
1. 垫片与法兰密封面的配合型式

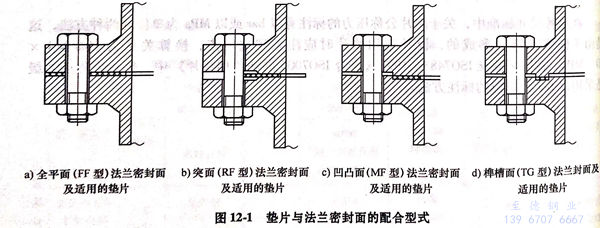

垫片与法兰密封面的配合型式有4种，如图12-1所示。
2. 管法兰用垫片的型式

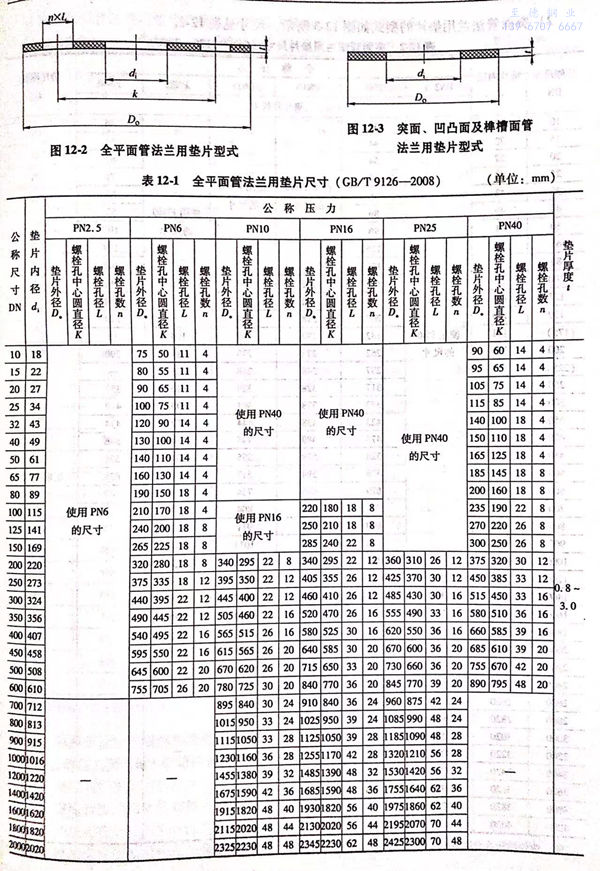

全平面（代号为FF)管法兰用垫片型式如图12-2所示；突面（代号为RF)、凹凸面（代号为MF)及榫槽面（代号为TG)管法兰用垫片型式，如图12-3所示。
3. 公称压力用PN标记的垫片型式与尺寸
a. 全平面管法兰用垫片的型式如图12-2所示，尺寸见表12-1.
b. 突面管法兰用垫片的型式如图12-3所示，尺寸见表12-2.

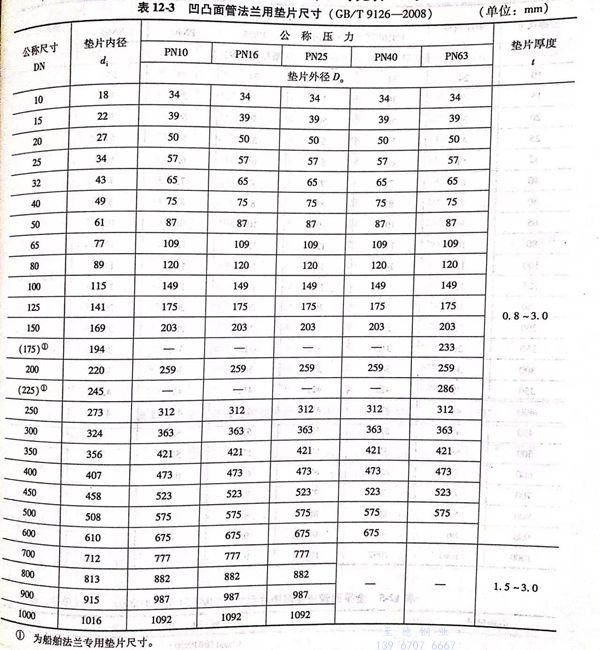

c. 凹凸管法兰用垫片的型式如图12-3所示，尺寸见表12-3.

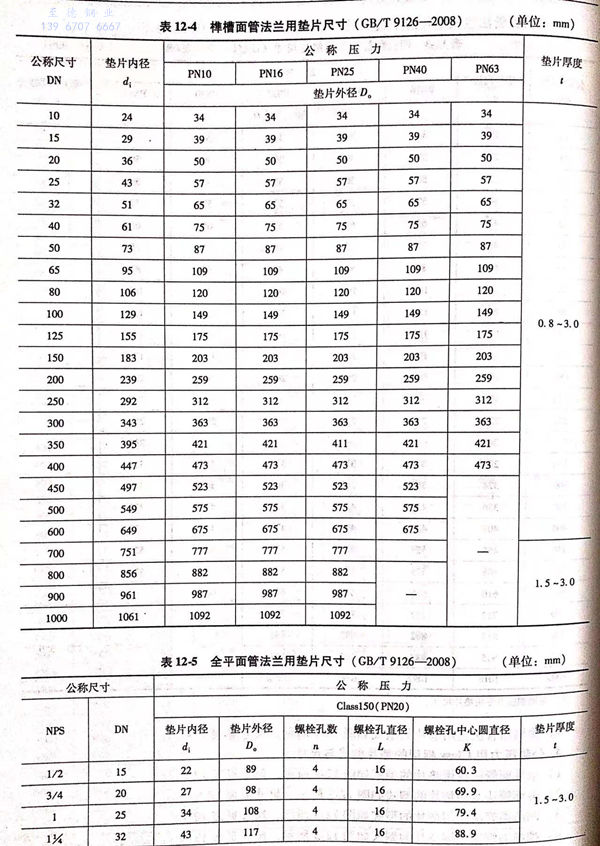

d. 榫槽面管法兰用垫片的型式如图12-3所示，尺寸见表12-4.
4. 公称压力用Class标记的垫片型式与尺寸
a. 全平面管法兰用垫片的型式如图12-2所示，尺寸见表12-5.

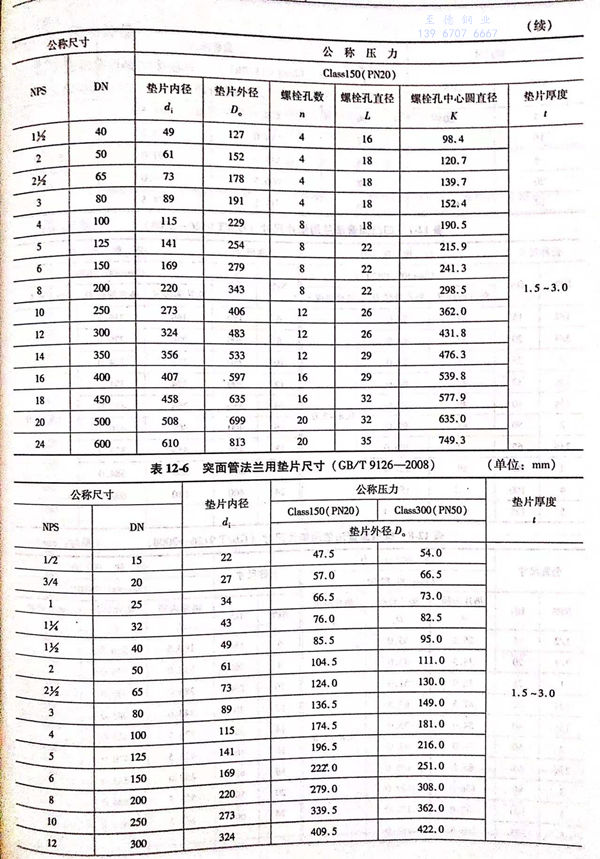

b. 突面管法兰用垫片的型式如图12-3所示，尺寸见表12-6.

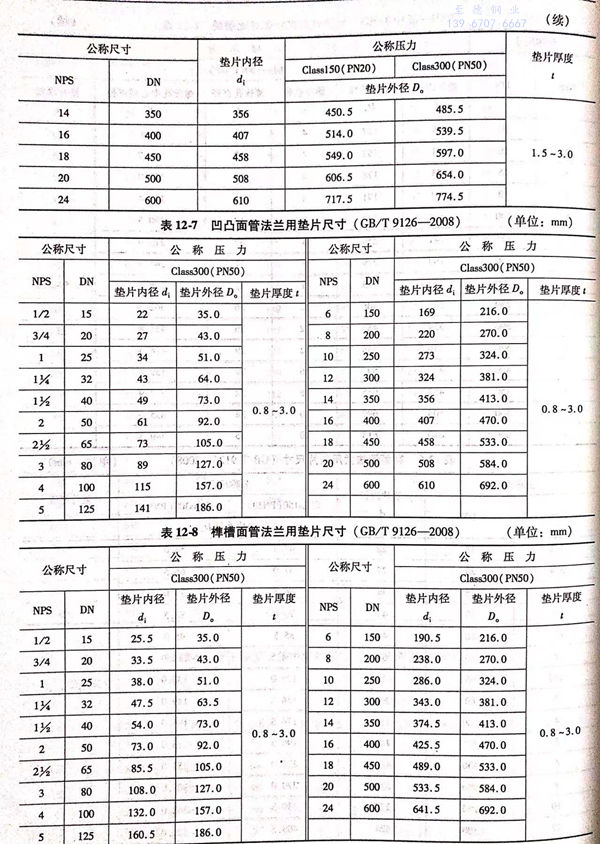

c. 凹凸面管法兰用垫片的型式如图12-3所示，尺寸见表12-7.
d. 榫槽面管法兰用垫片的型式如图12-3所示，尺寸见表12-8.
