在高压不锈钢管道连接中，广泛使用有孔及无孔透镜垫密封结构。透镜垫的密封面均为球面，与管道的锥形密封面相接触，初始状态为一环线。在预紧力作用下，透镜垫在接触处产生塑性变形，环线状变成环带状，密封性能较好。由于接触面是由球面和斜面自然形成，垫片易对中。透镜垫片密封属于强制密封，密封面为球面与锥面相接触，易出现压痕，零件的互换性较差。此外，垫片制造成本较高，加工也较困难。
我国通用机械行业现行角式高压阀门端法兰，也多采用透镜垫密封，其适用公称压力为16.0MPa~32.0MPa,公称通径为3~200mm,使用温度为-30～200℃。
一、金属透镜垫型式与尺寸

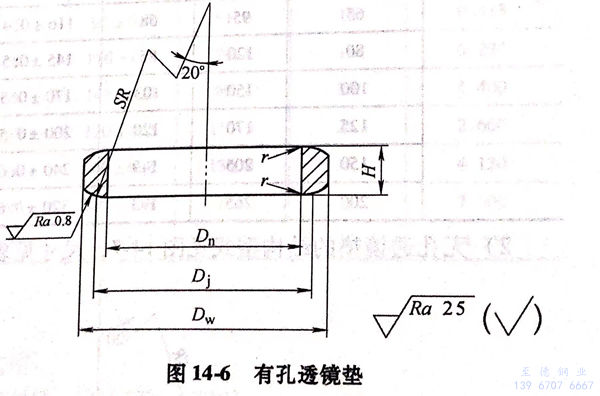

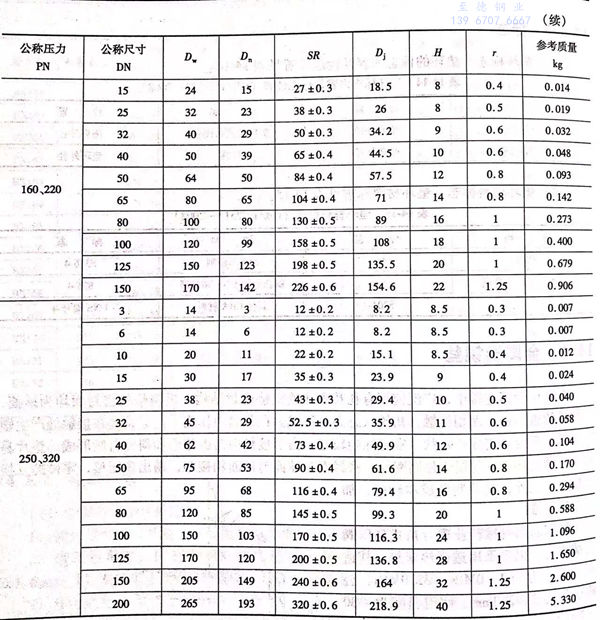

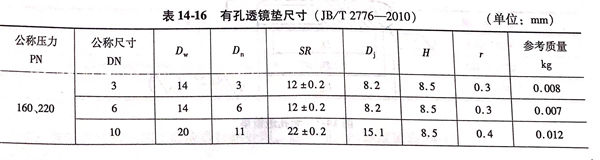

1. 有孔透镜垫的结构型式见图14-6,尺寸见表14-16。

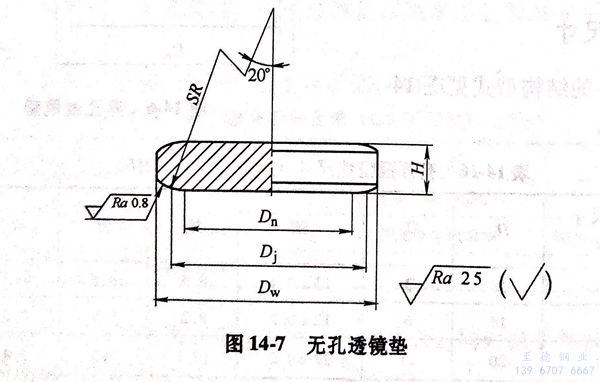

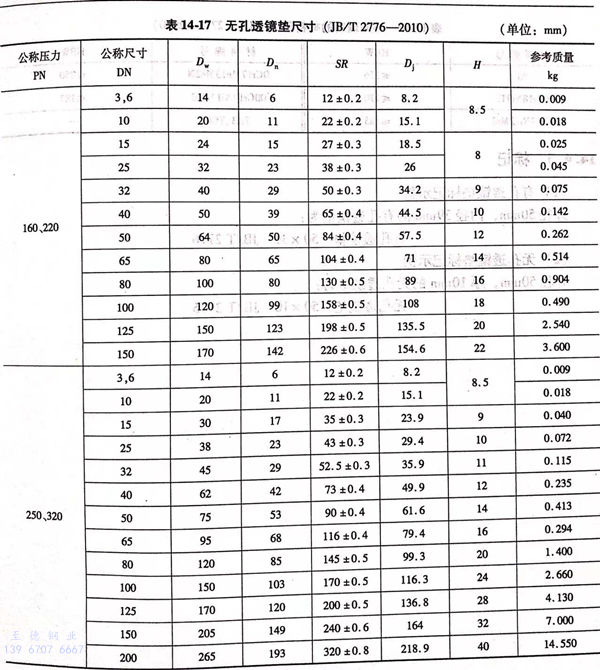

2. 无孔透镜垫的结构型式见图14-7,尺寸见表14-17。
二、金属透镜垫技术要求

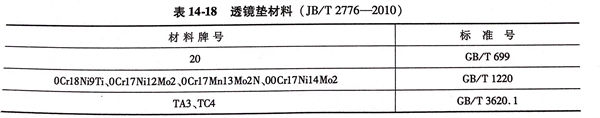

1. 透镜垫材料可按表 14-18 的规定选用。

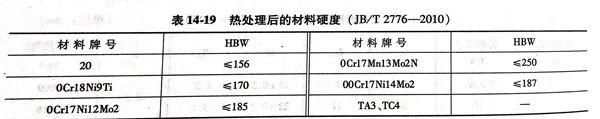

2. 透镜垫材料经加工后应进行热处理，热处理后的硬度见表 14-19。
三、金属透镜垫标记
1. 有孔透镜垫标记示例
外径50mm,内径39mm的有孔透镜垫为： 有孔透镜垫 50×39 JB/T 2776
2. 无孔透镜垫标记示例
外径50mm,厚10mm的无孔透镜垫为：无孔透镜垫 50×10 JB/T 2776
