我国石油天然气工业，钻井和采油设备中的井口装置和采油树（采油树系指用于控制油井生产的装置总成，包括油管头异径接头、阀、三通、四通、顶部连接装置和装于油管头最上部连接节流阀）采用6B型、6BX型及双层扇形法兰，法兰额定工作压力一共分6级：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及138.0MPa.6B型法兰包括整体法兰、螺纹法兰及对焊法兰，其所采用的密封垫片为R型或RX型金属环垫；6BX型法兰包括整体法兰、对焊法兰及盲板法兰，其所采用的密封垫片为BX型压力自紧密封环垫；扇形法兰用密垫片为RX型压力自紧密封环垫。
以上所述的法兰及其垫片标准见 GB/T 22513-2008《石油天然气工业钻井和采油设备井口装置和采油树》。
一、型式与尺寸
1. R型

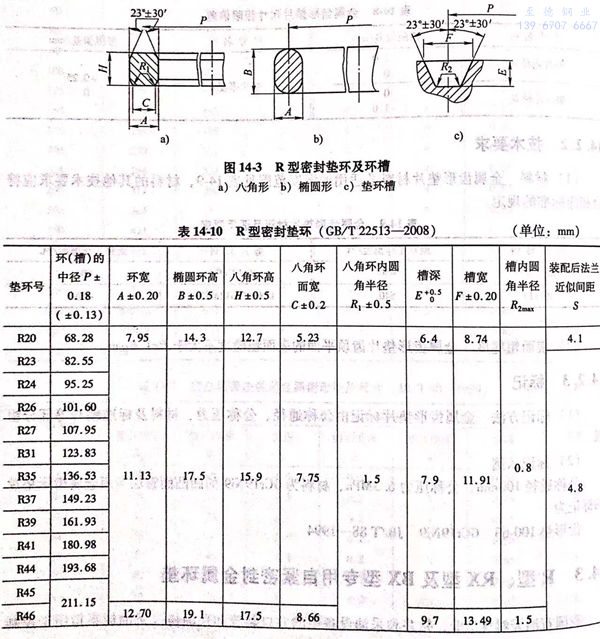

R型密封垫环及环槽如图14-3所示，尺寸见表14-10.
2. RX型

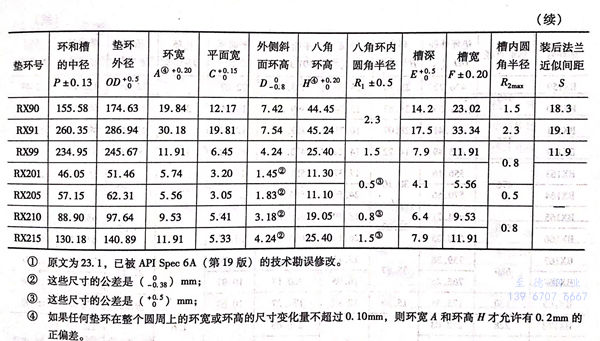

RX 型压力自封垫环及环槽见图 14-4 ，尺寸见表 14-11。
3. BX型

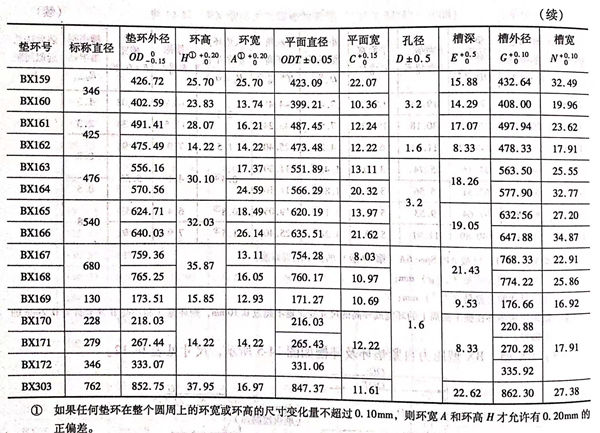

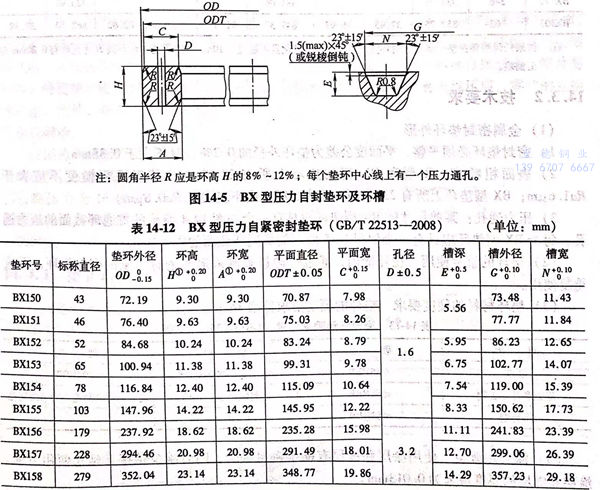

BX 型压力自紧垫环及环槽如图 14-5 所示，尺寸见表 14-12。
二、技术要求
1. 金属密封垫环外形
a. 密封垫环必须平整，平面度公差为垫环外径的0.2%,且不大于0.38mm.
b. 表面粗糙度：R型和RX型的垫环上所有23°表面，其表面粗糙度不应大于Ra1.6μm; BX型垫环上所有23°表面，其表面粗糙度不应大于Ra0.8μm.
c. 压力通孔：某些尺寸的RX型垫环应具有一个如图14-4所示的贯通环截面的压力通孔；每个BX型垫环应具有一个如图14-5所示的贯通环截面的压力通孔。
2. 垫环的重复使用
在环槽内，通过过盈量限制来形成密封关系的密封垫环，不应重复使用。
3. 垫环材料的硬度要求

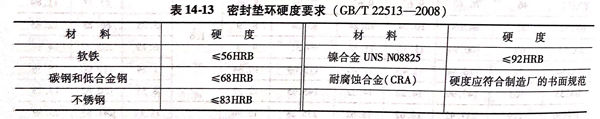

垫环的硬度要求见表14-13.
4. 涂层和镀层
使用涂层和镀层有助于密封接合，同时减少粘接并延长使用寿命。涂层和镀层的厚度最大为0.013mm。
三、标志
1. 垫环标志

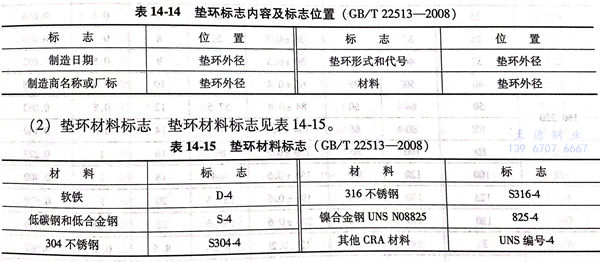

垫环的标志内容及标志位置见表 14-14.
2. 垫环材料标志
垫环材料标志见表 14-15
