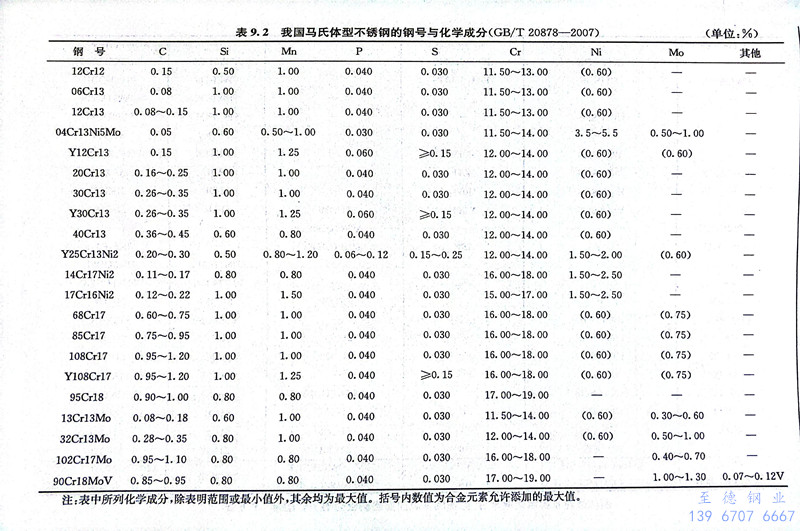

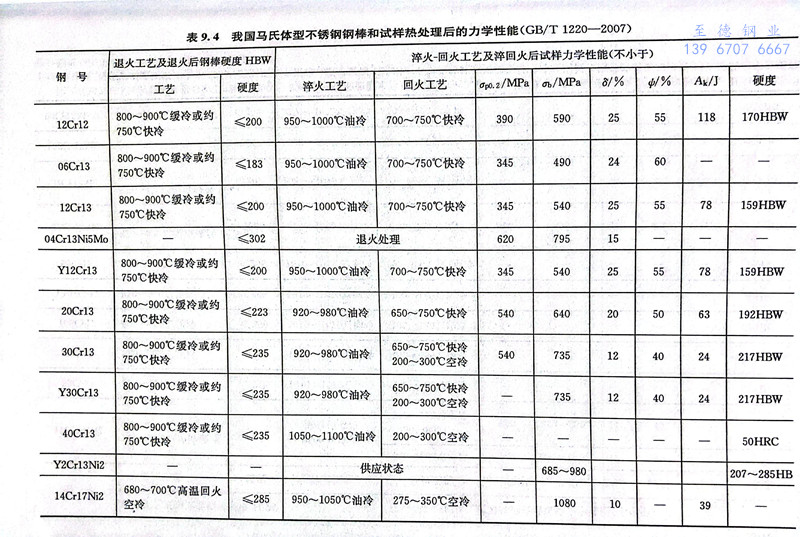

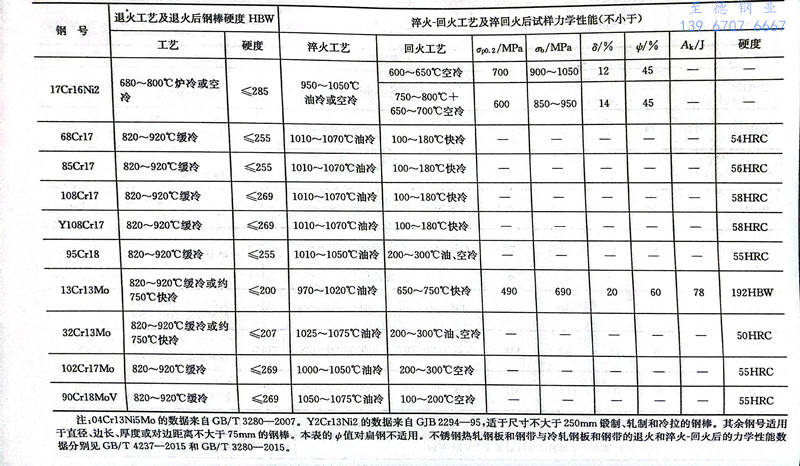

GB/T 1220-2007的Cr13型不锈钢中不加入其他合金元素的钢号共有6个，它们之间的主要差别在于碳含量的不同。Cr13型不锈钢的一个共同特点是加热和冷却时具有α→y的转变，因此可以用热处理方法在比较宽的范围内改善它们的力学性能。从显微组织来划分，可把06Cr13列为铁素体钢（碳含量在上限时，进行少量α→y转变），12Cr13列为马氏体-铁素体钢（半铁素体钢），20Cr13和30Cr13列为马氏体钢，40Cr13列为马氏体-碳化物钢。这些钢的主要成分、热处理工艺及力学性能见表9.2和表9.4。生产实际中以12Cr13、20Cr13、30Cr13、40Cr13四个钢号应用较多。

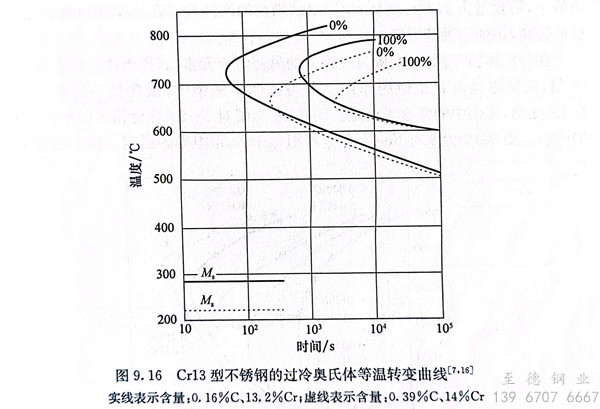

Cr13型不锈钢因含有大量铬元素，过冷奥氏体的稳定性较高（图9.16），因此这类不锈钢高温加热后在空气中冷却即可以获得马氏体组织。锻后如冷却较快（在空气中冷却），由于变形的残余应力及组织转变的共同影响，常会使锻件表面产生裂纹，这种开裂倾向因钢中碳含量增高而增大，因此对这类钢锻后应缓慢冷却，并及时地进行软化处理。
