022Cr11Ti钢是一种超低碳的铁素体不锈钢，具有良好的成形性、经济性、耐蚀性、抗氧化性等综合性能，断续高温使用温度为815℃，连续使用温度为675℃。
022Cr11Ti钢的开始热加工温度为1100～1150℃，卷取温度约600℃，热轧带坯在罩式炉内退火工艺为（830～870℃）x8h，冷轧带的退火温度控制在（860±10）℃。退火后的力学性能见表9.26。

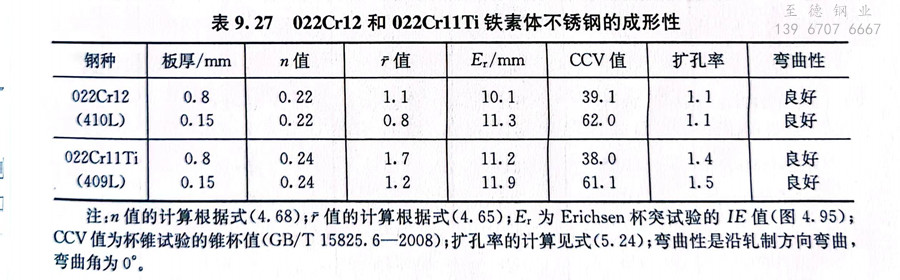

022Cr11Ti钢由于低的碳、氮含量又加入钛，钢板平行面｛111｝较发达，因此值较高，深拉伸性能较好，当钛的加入量为C＋N的10倍以上时可得到高的r值。022Cr11Ti钢还具有较好的胀形性。胀形性是以形变强化指数n为指标的（式（4.68）），置换式固溶元素和间隙式固溶元素对n值均有不利影响（表4.14）。022Cr11Ti钢中的铬元素和碳、氮的含量均低并加入微量的钛，因此具有良好的胀形性。表9.27为022Cr12和022Cr11Ti铁素体不锈钢的成形性对比。
022Cr11Ti钢有良好的焊接性，可采用各种方法焊接，焊接时输入的热量应该小些，避免晶粒过分长大。
022Cr11Ti钢广泛用于汽车排气系统中，如消音器、尾气管、触媒转换器壳体等。煤气燃烧喷嘴等需深拉伸成形部件也大量采用022Cr11Ti钢。
