008Cr29Mo4Ni2 钢是在上述008Cr29Mo4 钢的基础上加入了2％Ni，因此具有更加优良的耐全面腐蚀和耐点蚀、耐缝隙腐蚀的能力。镍的加入还使该钢有更高的韧性和更低的韧脆转变温度。

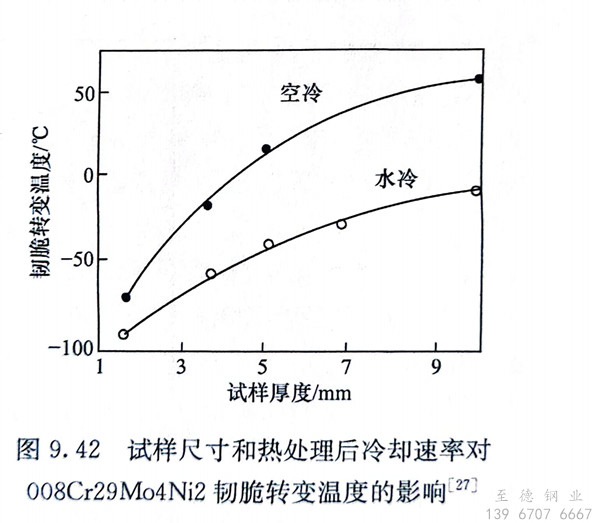

008Cr29Mo4Ni2 钢的力学性能见表9.33，图9.42为该钢的韧脆转变温度与钢的截面尺寸和热处理后的冷却速率之间的关系曲线。在同样条件下，该钢的韧脆转变温度低于其他超级铁素体不锈钢。该钢在含NaCl的溶液中不会产生应力腐蚀。
008Cr29Mo4Ni2 钢热加工性能好，冷加工塑性好，冷加工硬化倾向较小，冷成形性较好。该钢冷轧变形20％以上，伸长率有明显下降，此时需中间软化退火。该钢具有良好的焊后性能，但需保持其高度清洁，焊前需对保护气体、填充金属、母材等进行细致准备，焊后要及时清理焊头所受到的污染。
008Cr29Mo4Ni2 钢可用于以海水和含Cl-水作为冷却介质的热交换设备，也可用于硫酸、甲酸、乙酸、草酸等酸性介质中。
