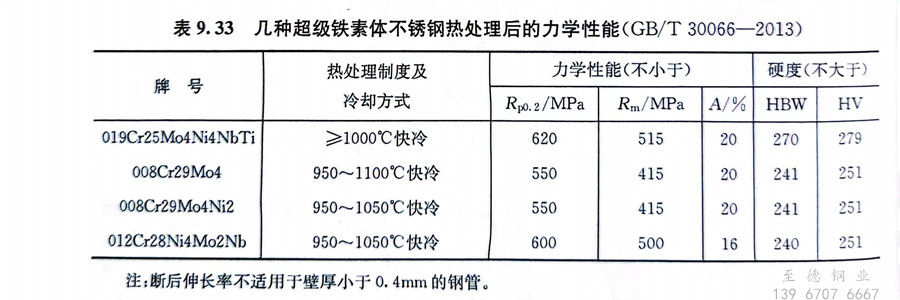

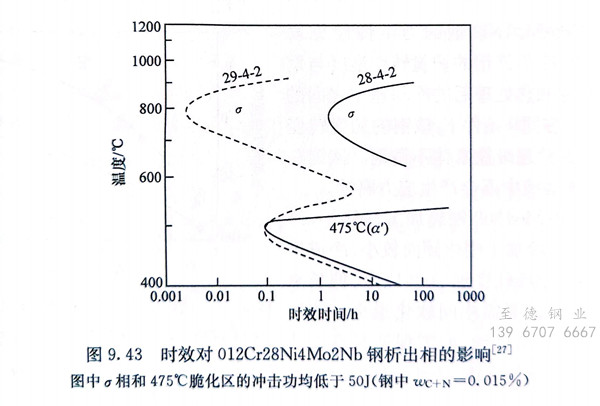

012Cr28Ni4Mo2Nb 钢的特点是控制C＋N含量（≤0.03％）并加入约4％的Ni以改善钢的韧性，特别是降低钢的韧脆转变温度；用Nb稳定化，既可以防止由于加入Ti形成TiN所导致的韧性下降，又可以借Nb具有更强的固定碳的能力降低钢的晶间腐蚀的敏感性，同时Nb对钢的韧脆转变温度的不利影响要比Ti为弱并可以细化晶粒。图9.43显示了012Cr28Ni4Mo2Nb（28-4-2）钢由于在中温区（约800℃）。相的析出和475℃脆性区a＇相的析出对韧性的影响。图中还显示，由于Cr29Mo4Ni2（29-4-2）钢的Cr、Mo含量高而Ni含量低，。相的析出倾向更为敏感。012Cr28Ni4Mo2Nb 钢的力学性能见表9.33。



 012Cr28Ni4Mo2Nb 钢在许多酸介质优于304不锈钢和316不锈钢，在含F、Cl的H3PO4中具有极佳的耐蚀性，在高温（约150℃）高浓度（＞95％）H2SO4中的耐蚀性优异，因而已成功用于硫酸厂的热回收系统和生产系统中。012Cr28Ni4Mo2Nb钢耐点蚀和缝隙腐蚀的能力也优于304不锈和316不锈钢。


 012Cr28Ni4Mo2Nb 钢的热加工性能良好，高温变形抗力小，塑性高，较易热加工和热成型，其适宜的热加工温度为900～1150℃。该钢的冷加工硬化倾向低于18Cr-8Ni奥氏体不锈钢，少量冷变形不需中间退火，但大变形量后应进行消除应力处理。该钢的钢板、管材的冷成型无特殊困难。这类高铬钼超级铁素体不锈钢，由于对碳、氮敏感且易吸氢，应采用惰性气体保护焊，目前已可焊接约12mm厚的板材。


 由于012Cr28Ni4Mo2Nb 钢耐氯化物介质的点蚀和缝隙腐蚀及应力腐蚀的良好性能，主要用于常规电厂和核电厂用海水和含Cl-水的冷却系统中的设备，也可用于海水淡化厂的有关装置。该钢在磷肥和硫酸生产厂中也可用做生产、储存和运输的设备和管线。
