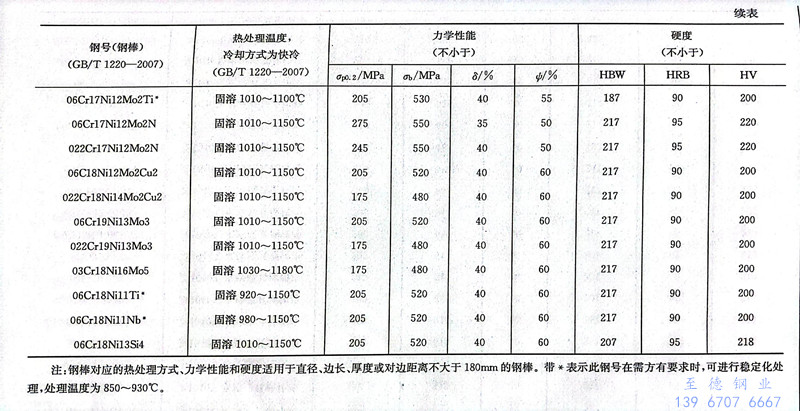

对于含钛、铌的稳定性奥氏体不锈钢，应采用稳定化处理，以提高钢在450～900℃范围内，并在强烈腐蚀介质中工作的耐蚀性。稳定化处理是在固溶处理后进行的，是将钢加热到850～900℃，保温2～4h，然后在水中或空气中冷却。

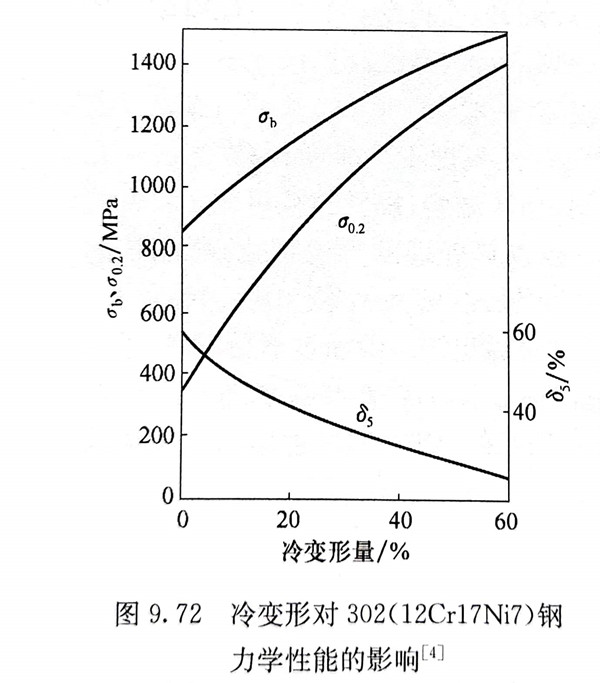

奥氏体不锈钢经固溶处理后的硬度最低，是最大程度的软化处理。经固溶处理后的各种牌号的奥氏体不锈钢的力学性能见表9.11。由表9.11可见，奥氏体不锈钢的屈服强度较低，抗拉强度也不高，但具有高的塑性，抗拉强度与屈服强度的比值高，因此通过冷变形方式可以有效地提高其强度。图9.72为冷变形对302不锈钢（12Cr17Ni7）钢力学性能的影响，经过冷加工硬化，强度明显提高，塑性相应降低，应用时要合理选择材料供货态的冷加工变形量。12Cr17Ni7 钢是一种亚稳定奥氏体钢，冷变形后强度的增加较为显著。
GB/T 3280-2015《不锈钢冷轧钢板和钢带》中将不锈钢的加工硬化状态分为五类：1/4冷作硬化状态（H1/4）、1/2冷作硬化状态（H1/2）、3/4冷作硬化状态（H3/4）、冷作硬化状态（H）和特别冷作硬化状态（H2）。

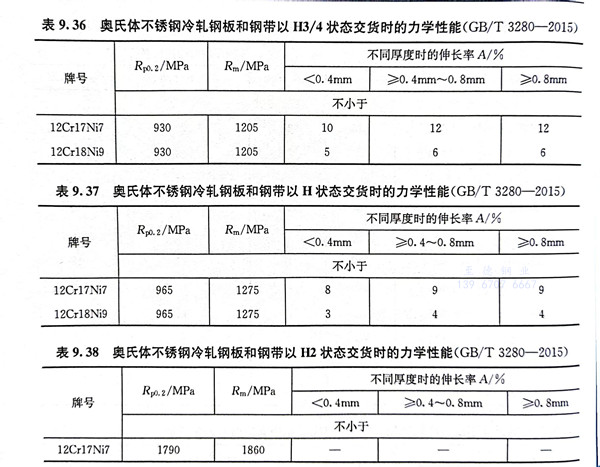

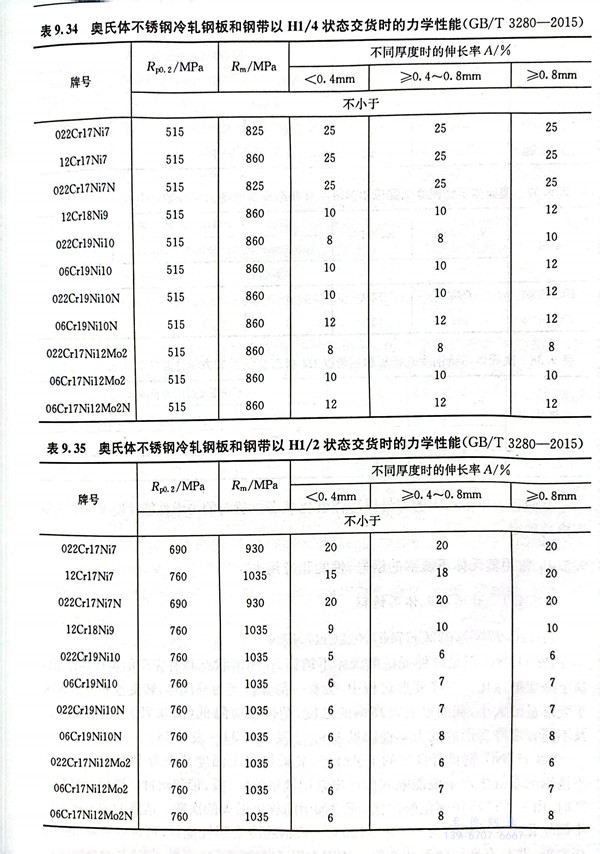

表9.34～表9.38分别为GB／T3280-2015规定的一些奥氏体钢冷轧钢板和钢带以H1/4、H1/2、H3/4、H和H2加工硬化状态交货时应符合的力学性能。
上面各表中未列入的牌号以冷作硬化状态供货时的力学性能及硬度由供需双方协商确定。
至德钢业，我们根据您的实际需求，给出参考建议，为您提供高性价比的不锈钢管道及配件。
