022Cr25Ni22Mo2N 不锈钢是针对尿素生产过程中的腐蚀问题而开发出的耐蚀结构材料，是完全奥氏体超低碳型不锈钢，具有良好的组织稳定性和良好的耐均匀腐蚀性、耐点蚀和耐应力腐蚀性能。在尿素生产中的实际腐蚀介质中，该钢的耐蚀性远优于其他钢种，现已在二氧化碳汽提法尿素生产高压设备中普遍使用，还可用于制造乙酸、硫酸生产中使用的热交换器、容器、管道等。
生产022Cr25Ni22Mo2N 不锈钢时，要控制好各元素的含量，以获得铁素体含量极低的纯奥氏体组织，要严格控制钢中硅、硫、磷等杂质含量，以获得优良的工艺性和耐蚀性。

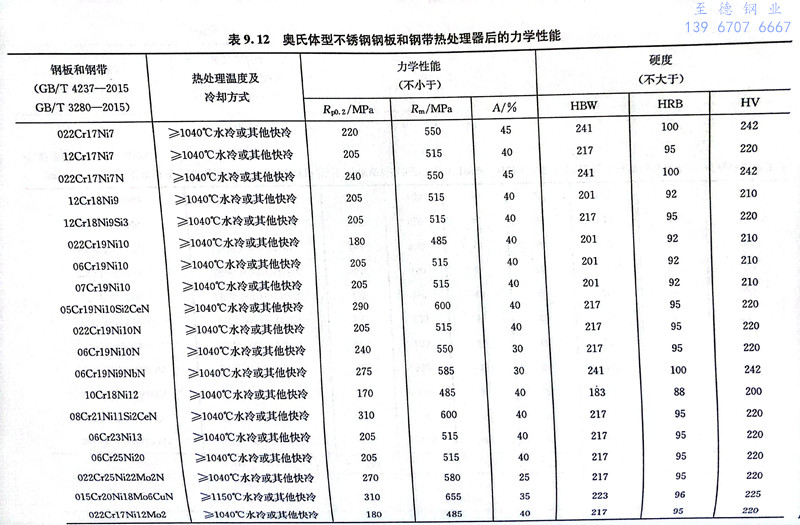

022Cr25Ni22Mo2N 不锈钢的热加工性能良好，但较常规奥氏体不锈钢困难，其冷加工的性能良好，可进行冷轧、拔及其他冷成形工艺加工，固溶处理温度为1060～1150℃，水冷。该钢冷轧钢板、钢带经固溶处理后的力学性能见表9.12。该钢在尿素汽提塔中的使用温度约为200℃。
022Cr25Ni22Mo2N 不锈钢最重要的耐蚀特性是具有远较常用的 022Cr17Ni12Mo2 不锈钢高的钝化能力，在处于苛刻的还原条件下（当氨基甲酸铵溶液中需要维持钢在钝态的氧含量很低时），其钝化膜依然存在，保证了钢的良好耐蚀性。该钢可通过常用的晶间腐蚀标准试验方法进行检验。该钢焊接时热裂倾向较大，应选择适宜的焊接材料，可得到圆满的焊接效果。

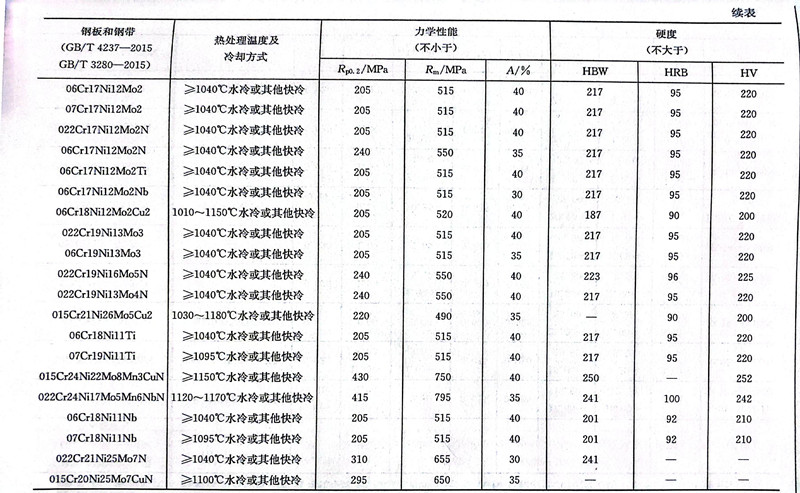

06Cr17Ni12Mo2Nb 不锈钢是在06Cr17Ni12Mo2 不锈钢的基础上加入适量的铌而发展起来的钢种，从而具有良好的耐晶间腐蚀性，可用于制造化工设备的焊接部件。该钢经固溶处理后的力学性能见表9.12。该钢的焊接性能良好，焊后不需热处理，在酸、碱、盐等溶液中有良好的耐蚀性。
至德钢业，我们根据您的实际需求，给出参考建议，为您提供高性价比的不锈钢管道及配件。
