SAF 2906、S32906、022Cr29Ni6Mo2CuN 超级双相钢是对022Cr25Ni7Mo4N双相钢的进一步改进，与之相比，钼含量有所降低，其耐点蚀的PREN略低，典型成分的PREN仍可达41，但成分更加平稳。该钢在固溶态具有α／γ近于1的比例，但经过各种高温处理后，在冷却过程中会有金属间化合物和氮化物的沉淀，但与022Cr25Ni7Mo4N 双相不锈钢比较，由于钼含量低、氮含量高，减缓了σ等相的形成，热稳定性有所改善。


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超级双相钢的强度约为普通铬镍奥氏体不锈钢的3倍，表9.53为SAF 2906钢的室温和高温力学性能。SAF 2906钢有良好的冲击韧性，其韧脆转变温度约在-100℃，在-50℃时的冲击功仍可达到120J。

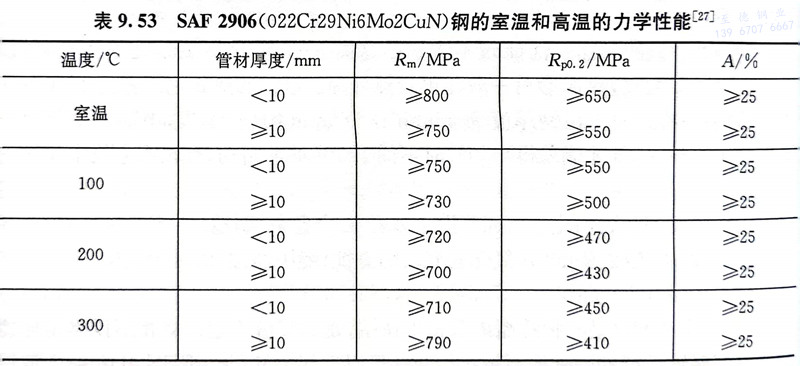

表 53.jpg


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超级双相钢的铬含量高，因此在岢性介质中有优良的耐蚀性能，该钢还具有良好的耐氯化物应力腐蚀的性能，并具有良好的耐点蚀和耐缝隙腐蚀的性能。该钢的强度高，冷成形需要更大的外力。该钢的焊接性能良好，由于焊接热影响区有＇相形成，故焊缝有良好的韧性、强度和耐蚀性。SAF 2906钢的固溶处理温度为1040～1080℃，保温后快冷，根据截面尺寸可水冷或空冷。


 SAF 2906、S32906、022Cr29Ni6Mo2CuN 超级双相钢的主要用于苛性钠生产中包括蒸发器用管在内的管线系统用管，氧化铝生产中热交换器管和氧化锆厂中一些装置中的管路，以及对点蚀和缝隙腐蚀有高耐蚀需求的设备和构件。
