GYA308（Cr20Ni10不锈钢焊条）

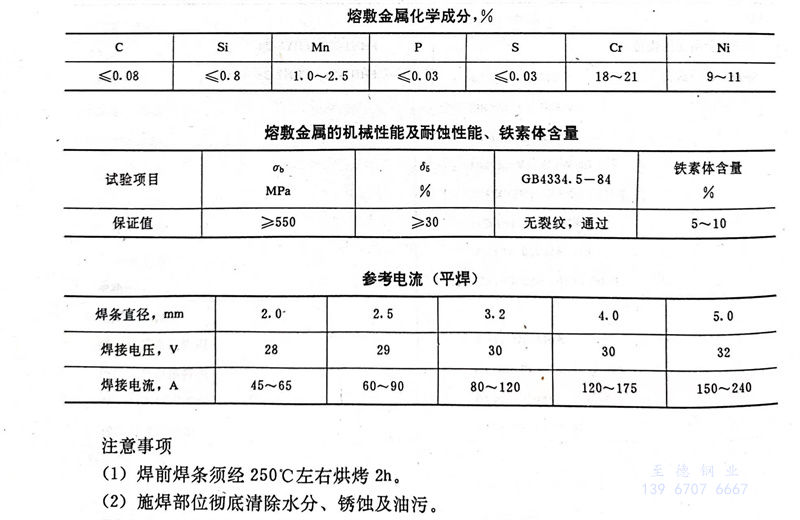

GYA308（符合GB：E0-19-10-16，相当AWS：E308-16、JIS：D308-16）是钛钙型药皮的不锈钢焊条，有良好的耐晶间腐蚀性能。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣，成型好，有良好的操作工艺性能。用于焊接、0Cr18Ni9,1Cr18Ni9等不锈钢焊接结构。主要适用化工、石油、原子能后处理工程等设备制造。

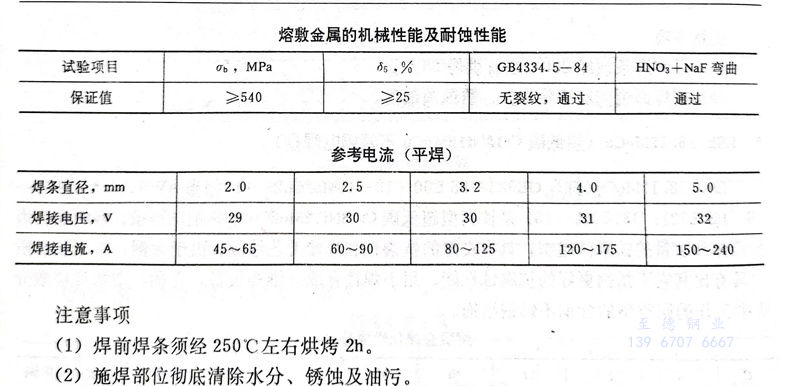

GYA308L（Cr20Ni10不锈钢焊条）

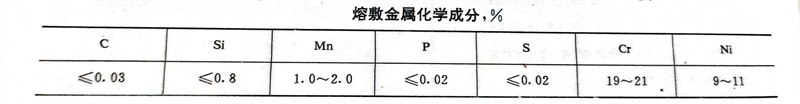

GYA308L（符合GB：E00-19-10-16，相当AWS：E308L-16、JIS：D308L-16）是钛钙型药皮超低碳的不锈钢焊条，具有优良的耐晶间腐蚀性能。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣、成型好，有良好的操作工艺性能。用于原子能反应堆压力容器内壁面堆焊及0Cr18Ni9、00Cr19Ni9 钢等低碳、超低碳不锈钢结构的焊接。
A102Si（Cr20Ni13Si4不锈钢焊条）

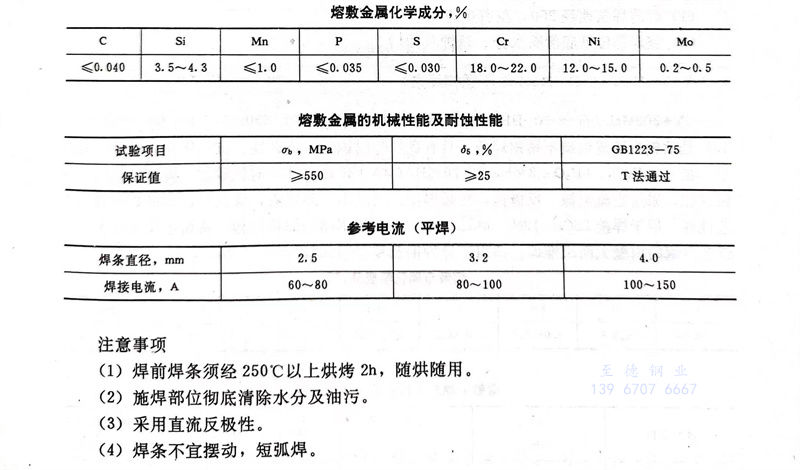

A102Si 是钛钙型药皮的超低碳不锈钢焊条，焊缝含一定量的铁素体，最佳含量为5％左右，一般不宜超过10％。焊接时，尽可能采用直流电源，反极性，短弧焊接。这种焊条飞溅小，易脱渣，成型好，有良好的操作工艺性能。适用于焊接耐浓硝酸（98％HNO3）腐蚀用高硅奥氏体不锈钢C2（00Cr17Ni15Si4Nb）和C4（00Cr14Ni14Si4）钢。
GYA 309L（Cr24Ni13不锈钢焊条）
GYA309L（符合GB：E00-23-13-16，相当AWS：E309L-16、JIS：D309L-16）是钛钙型药皮超低碳的不锈钢焊条，通过GB4334法腐蚀试验。具有优良的耐晶间腐蚀性能。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣，成型好，有良好的操作工艺性能。用于原子能反应堆压力容器及石油热壁加氢反应器内壁的底层（过渡层）堆焊、碳钢（或低合金钢）与不锈钢的异种钢以及Cr-Mo钢和为不锈钢的过渡层、复合钢的焊接。

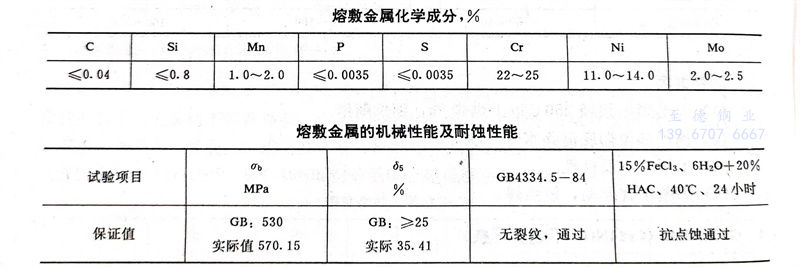

GYA 309MoL（Cr25Ni13Mo2不锈钢焊条）
GYA309MoL（符合GB：E1-23-13Mo2-16，相当AWS：E309Mo-16、JIS：D309Mo-16）是钛钙型药皮低碳不锈钢焊条。具有良好的耐蚀性、抗裂性、抗氧化性。耐稀硫酸腐蚀，在15％FeCl3、6H2O＋3％Na+3%NaCl+20%％HAC中、40℃，24小时试验后，具有良好的抗点蚀性能。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣，成型好，有良好的操作工艺性能。用于焊接25Cr-12Ni-Mo、316、316L不锈钢焊接结构。适用于化工压力容器2Ni-Mo低合金钢的内壁大面积堆焊。适用于异种钢及复合钢。
SE. 25.20（低碳Cr25Ni20型不锈钢电焊条）

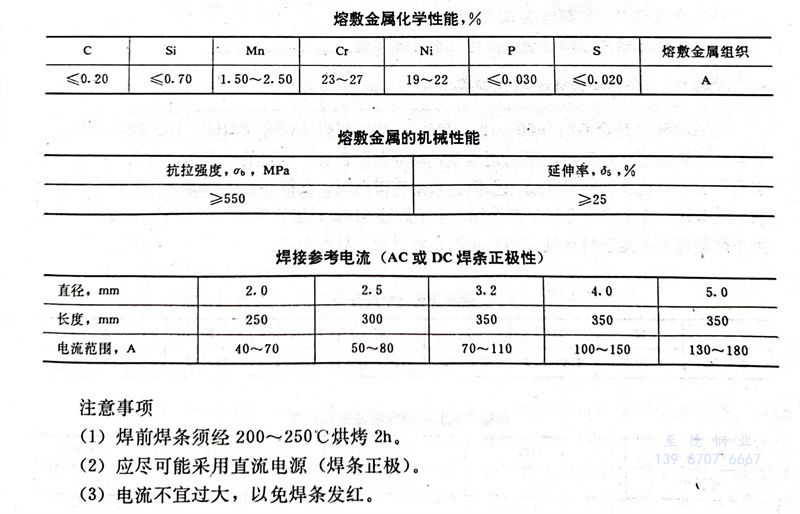

SE. 25.20（符合GB 983-85 E2-26-21-16，相当AWS：A5.4 E310-16、JIS：Z3211D310-16）是钛钙型药皮的低碳Cr25Ni20型不锈钢电焊条。熔敷金属为奥氏体组织，在900℃左右的高温条件下，具有良好的抗氧化性。用于在高温条件下的同类型耐热不锈钢的焊接，也可用于焊接硬化性大的铬钢（如Cr5Mo、Cr13、Cr28等）以及异种钢和不锈钢复合板的过渡层的焊接。
A072（超低碳Cr28Ni14不锈钢电焊条）
A072是钛钙型药皮超低碳Cr25Ni20型耐蚀双相不锈钢焊条，可交直流两用。适用于焊接00Cr25Ni20Nb奥氏体不锈钢。焊接接头耐蚀性用GB1223-75X法（65％沸腾硝酸法）检验，三个48小时周期的平均腐蚀率≤0.2g／㎡·h。A072药皮质量、偏心度等要求按GB983-76执行，引弧、熔化、飞溅，成型及脱渣等按GB983-76执行。

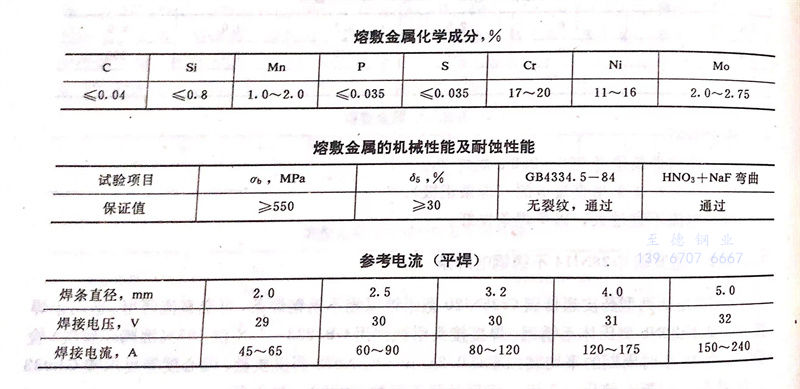

GYA316L（Cr18Nil2Mo2 不锈钢焊条）
GYA316L（符合GB：E00--19-12Mo2-16，相当AWS：E316L-16、JIS：D316L-16）是钛钙型药皮超低碳的不锈钢焊条，焊缝金属含有一定量的铁素体，可保证焊缝的抗裂性能。具有优良的耐晶间腐蚀性能。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣、成型好，有良好的操作工艺性能。用于焊接316L等超低碳含Mo不锈钢结构件。也可用于焊接焊后不能进行热处理的高铬钢及复合钢、异种钢等。
LSE.18.12MoCu（超低碳Cr18Ni12MoCu不锈钢电焊条）
LSE.18.12MoCu（符合GB983-85 E00-19-13Mo2Cu2-16，相当AWS A5.4 E316L-16、JIS Z3211 D316CuL-16）是钛钙型超低碳Cr18Ni12Mo2Cu不锈钢电焊条。熔敷金属为奥氏体和适量的铁素体组织，具有良好的抗裂性和焊接工艺性能。由于含铜，在硫酸介质中具有比其它不锈钢更好的抗腐蚀性能。用于焊接合成纤维等设备，在稀、中浓度硫酸介质中工作的同类型的含铜不锈钢结构。
GYA316Nb（Cr18Ni12Mo2Nb不锈钢焊条）

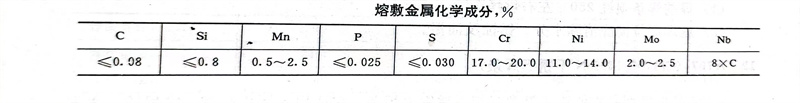

GYA316Nb（符合GB；E0-18-12Mo2Nb-16）是钛钙型药皮低碳不锈钢焊条。焊缝具有一定量铁素体，可保证焊缝的抗裂性能，具有良好的耐晶间腐蚀。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣，成型好，有良好的操作工艺性能。用于焊接一般耐热又要求耐蚀性的0Cr17Ni12Mo2Ti、00Cr17Ni14Mo2不锈钢结构的多层焊接。如尿素塔、维尼纶等接触腐蚀介质的部件。

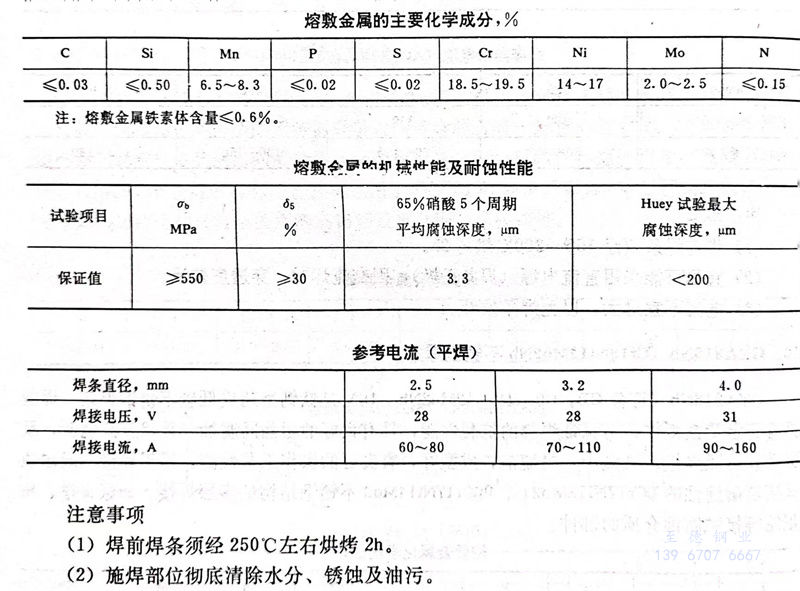

GYA19-15GYA19-15（Cr19Ni15Mo2N不锈钢焊条）
GYA19-15是钛钙型药皮超低碳耐尿素腐蚀的不锈钢焊条，具有良好的耐尿素腐蚀性能。采用直流电源、反极性，短弧焊接。飞溅小，易脱渣，成型好，有良好的操作工艺性能。用于焊接尿素用钢316L、316LN及尿素塔内316L钢的修补堆焊。
A707（Cr17Mn13MoN不锈钢焊条）
A707是低氢型药皮的铬锰氮型双相不锈钢电焊条。它适用于制作醋酸、维尼纶、尿素等生产设备的0Cr17Mn14Mo2N（简称A4）钢的焊接。A707焊条采用直流正极性短弧焊接，可进行全位置焊接。焊接速度不宜太快，以每小时10米左右为宜。A4钢焊接接头在焊后不敏化处理条件下，可通过GB1223-75T法检验。
GYA20-25MoCuL（Cr20Ni25MoCu不锈钢焊条）
GYA20-25MoCuL是钛钙型药皮超低碳不锈钢焊条，具有优异的耐含甲酸、醋酸介质腐蚀，具有优良的耐点腐蚀性能。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣、成型好，有良好的操作工艺性能。用于耐甲酸、醋酸、磷酸的反应器、再沸器、换热器等。海水淡化冷却等装置的焊接。代镍基合金、铝青铜、海军铜抗点蚀、缝隙腐蚀等。

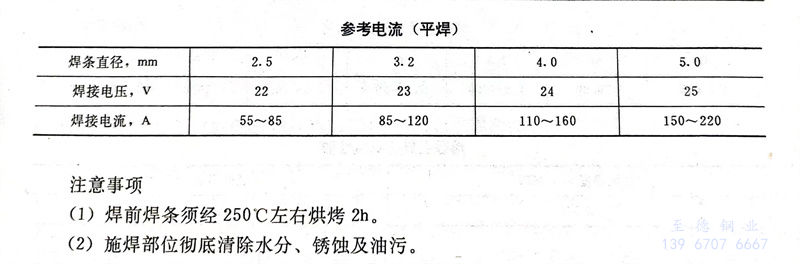

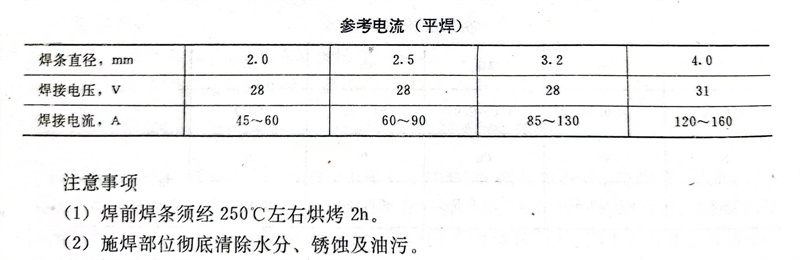

注意事项
（1）焊前焊条须经250℃左右烘烤2h。
（2）施焊部位彻底清除水分、锈蚀及油污。
LSE.22.8MoN（超低碳Cr22Ni8MoN 型双相不锈钢电焊条）

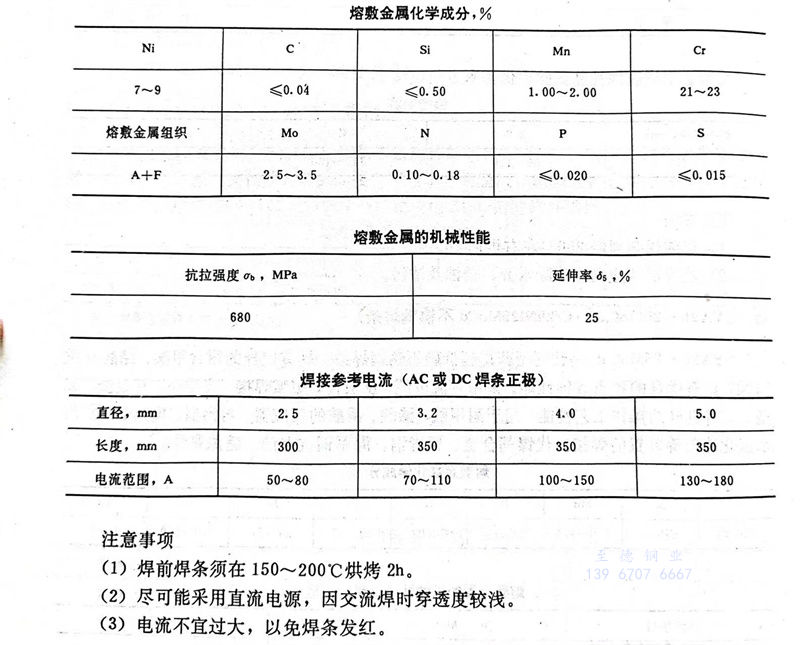

LSE.22.8MoN是钛钙型药皮的超低碳Cr22Ni8MoN型双相不锈钢电焊条，有较好的焊接工艺性及抗热裂纹性能，由于含碳极低并含有钼、氮，具有较好的耐蚀性，尤其是耐应力腐蚀极为突出。是00Cr22Ni5Mo3N 双相不锈钢的配套焊接材料。用于石油化工等结构，有较好的耐应力腐蚀能力。
LSE.25.8MoN（超低碳Cr25Ni8MoN型双相不锈钢电焊条）

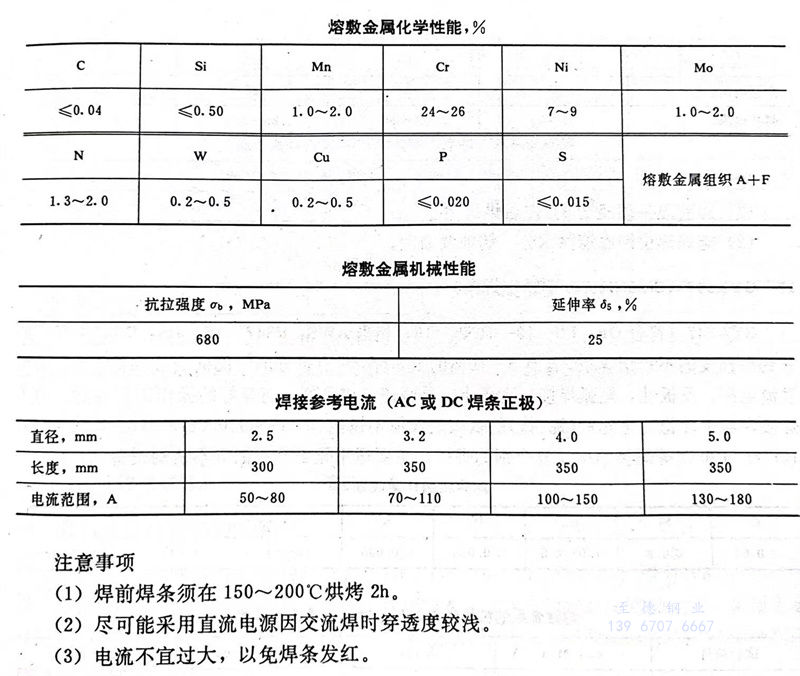

LSE.25.8MoN是钛钙型药皮的超低碳Cr25Ni8MoN型双相不锈钢电焊条，有较好的焊接工艺性能及抗热裂纹性能，由于含铬高，碳极低并含有钼、氮，具有在热海水中的耐点蚀、缝隙腐蚀、应力腐蚀的优良性能。是00Cr25Ni6Mo3WCuN双相不锈钢的配套焊接材料。
GYA25.22.2（Cr25Ni22Mo2N不锈钢焊条）
GYA25.22.2（相当：NC-310MF）是钛钙型药皮超低碳耐尿素腐蚀的不锈钢焊条，具有优良的耐休氏腐蚀性能和耐尿素腐蚀的良好性能。采用直流电源、反极性，短弧焊接。飞溅小，易脱渣、成型好，有优良的操作工艺性能。用于焊接310Mo（00Cr25Ni22Mo2N）尿素钢及尿素塔体衬里的手工堆焊及衬里修补。

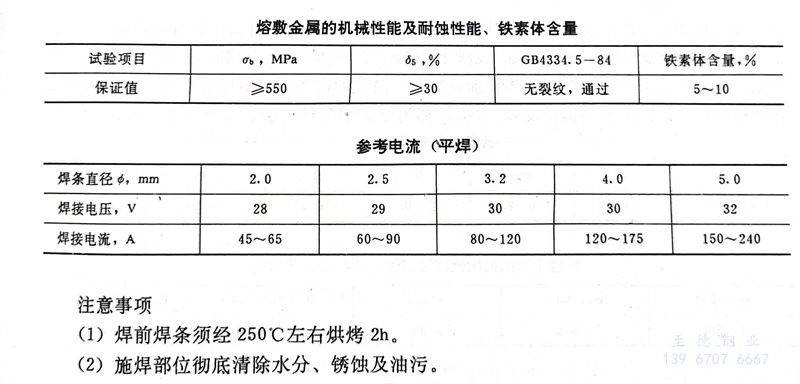

GYA347（Cr20Nil0Nb不锈钢焊条）

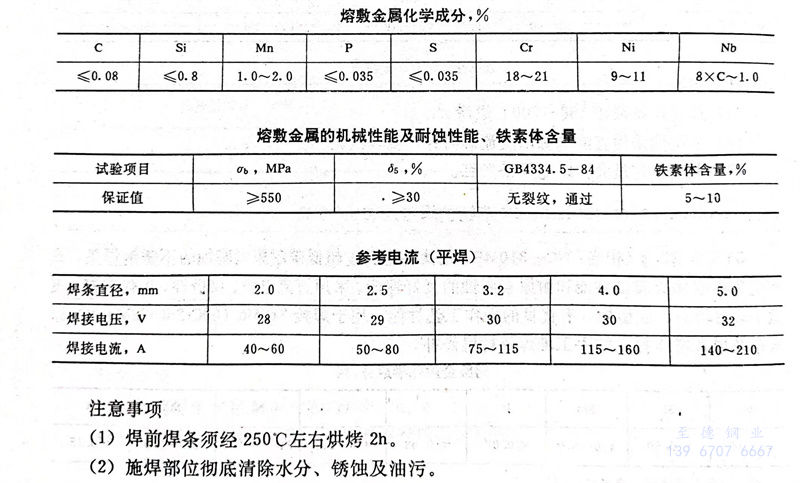

GYA347（符合GB：E0-19-10Nb-16，相当AWS：E347-16、JIS；D347-16）是钛钙型药皮的不锈钢焊条，含有5～10％的铁素体，具有良好的耐晶间腐蚀和抗裂性。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣，成型好，有良好的操作工艺性能。用于焊接含与不含稳定化元素（铌、钛）的低碳奥氏体不锈钢、0Cr19Ni9、00Cr19Ni10、1Cr18Ni9Ti、1Cr18Ni9Nb钢等焊接结构及复合钢的焊接。主要适用化工、石油等不锈钢设备制造。
GYA347L（Cr20Ni10Nb不锈钢焊条）

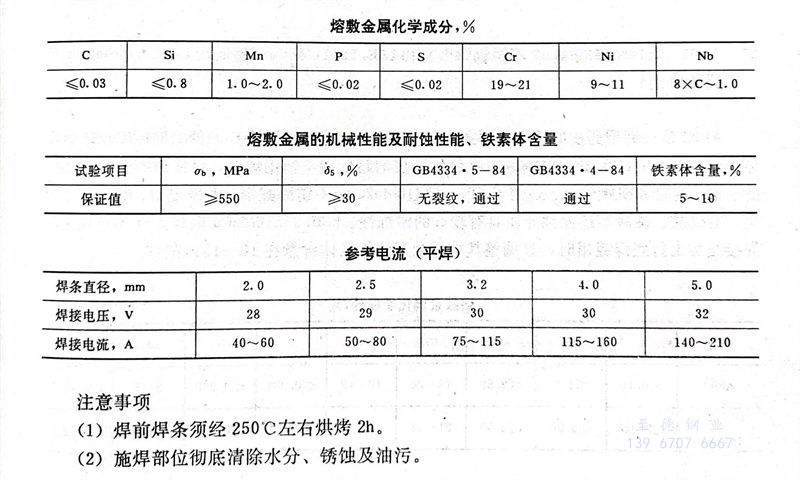

GYA347L（符合GB：E00-19-10Nb-16，相当AWS：E347-16、JIS：D347--16）是钛钙型药皮超低碳含铌的不锈钢焊条，具有优良的耐晶间腐蚀性能。采用直流电源，反极性，短弧焊接。飞溅小，易脱渣，成型好，有良好的操作工艺性能。用于反应堆压力容器和石油热壁加氢反应器内壁的面层（不锈钢）堆焊、低合金钢-0Cr18Ni9Ti、复合钢焊接及0Cr18Ni9Ti、1Cr18Ni9Ti、1Cr18Ni9Nb等含合金稳定元素的不锈钢结构的焊接。
A137（A137不锈钢焊条）

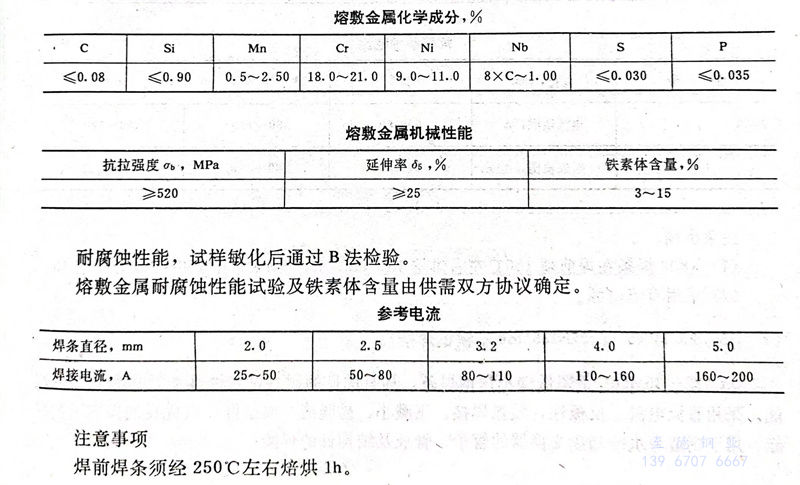

奥 137Cr19Ni10Nb（符合GB：E0-19-10-Nb15，相当AWS：E347-奥137Cr19Ni10Nb不锈钢焊条）是碱性低氢型药皮的含铌稳定剂的不锈钢焊条，有优良的抗晶间腐蚀性能，采用直流电源，焊条接正极，能进行全位置焊接。用于焊接重要的耐腐蚀含钛稳定剂的Cr18Ni9型不锈钢，如1Cr18Ni9Ti等。

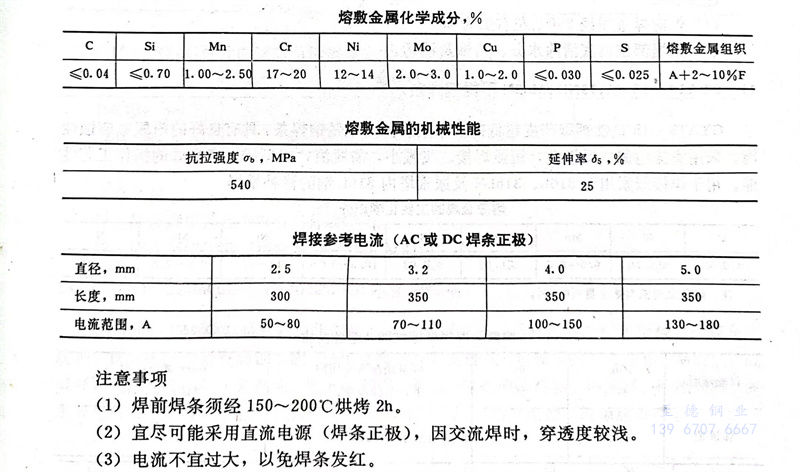

A802（Cr18Ni18Mo4Cu2 不锈钢焊条）和LSE．23.16MoCu（超低碳Cr23Ni16Mo2Cu不锈钢焊条）

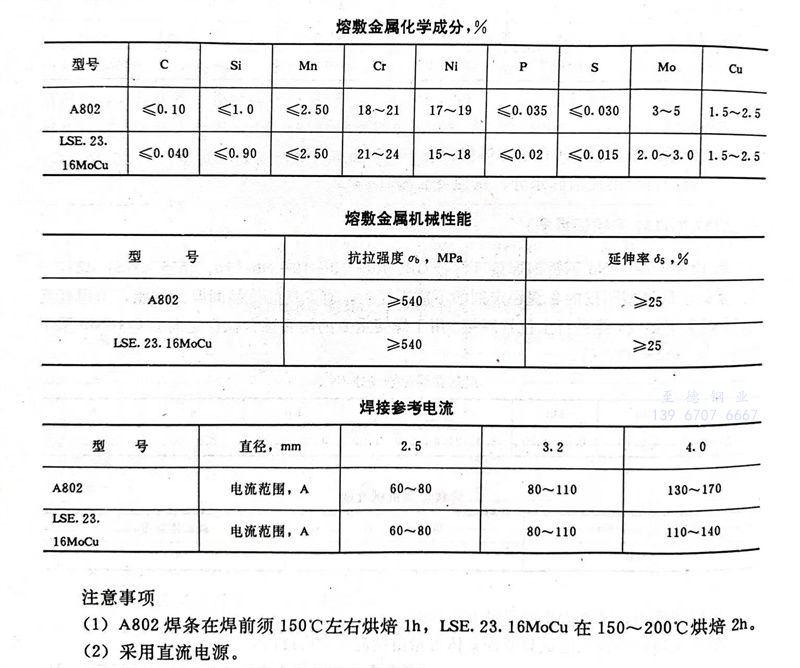

A802是钛钙型药皮的不锈钢焊条，交直流两用。适用于焊接0Cr18Ni18Mo2Cu2Ti 奥氏体不锈耐酸钢；LSE．23.16MoCu是钛钙型药皮的超低碳不锈钢焊条，可使焊缝金属有良好的抗裂、耐蚀和机械性能。适用于00Cr18Ni18Mo2Cu2不锈耐酸钢。因采用钼、铜复合合金化，对磷酸、硫酸等还原性介质具有较好的耐蚀性。LSE．23.16MoCu电焊条在刚性较大的焊接结构上打底焊缝用时，宜调整其堆焊金属的铁素体含量在10～15％左右。

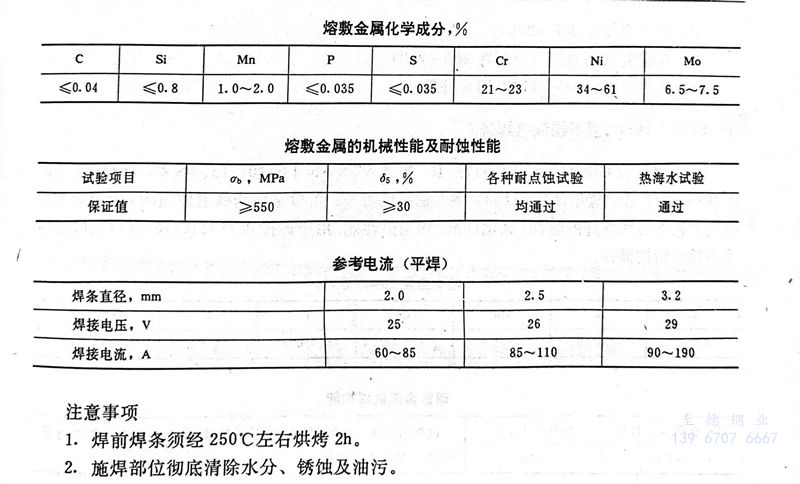

HSE.25.35Nb（Cr22Ni35Mo6 不锈钢焊条）
GYA22-35Mo6L是超低碳不锈钢焊条，具有优良的耐各种点蚀性能及热海水腐蚀性能。采用直流电流、反极性，短弧焊接。飞溅小、易脱渣、成型好，有优良的操作工艺性能。用于制造海水冷却热交换器的管子、管板及结构件的焊接。
SE.13（Cr13型不锈钢电焊条）
SE.13（符合GB983-85 E1-13-15，相当：AWS：A5.4E 410-15、JIS Z3211 D410-15、BS2926 13B）是低氢型药皮的Cr13型不锈钢电焊条。熔敷金属为马氏体组织，有较高的硬度，且具有一定的耐蚀（氧化性酸、有机酸、气蚀）和耐磨性能。通常用作水电站、石油、化工等设备和0Cr13、1Cr13不锈钢结构部件的焊接材料和耐蚀、耐磨表面的堆焊。
（2）试件须热至200～300℃。
（3）焊接的层间温度应控制在200～250℃。
（4）后热处理：840～870℃回火处理。
SE.17（Cr17型不锈钢电焊条）

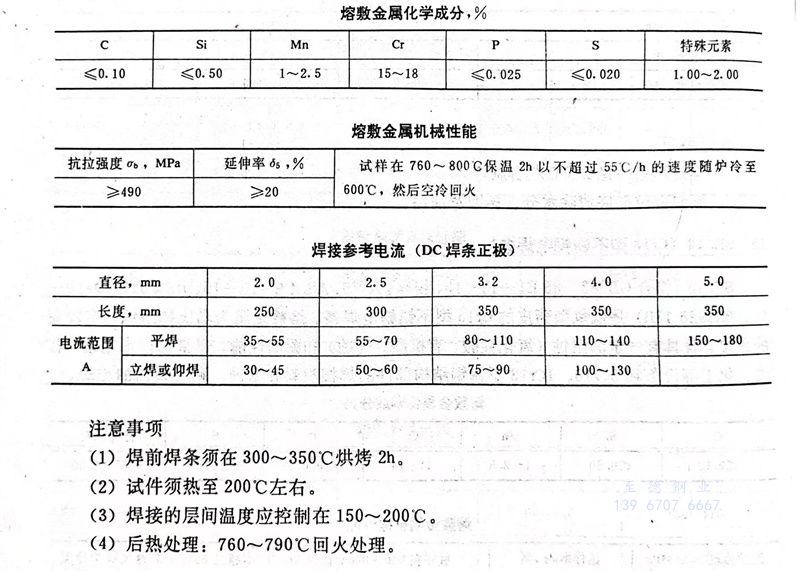

SE.17（符合GB983-85 E1-17-15，相当AWS A5.4E410-15、JIS Z3211 D430-15、BS2926 17B）是低氢型药皮的Cr17型不锈钢电焊条。熔敷金属为铁素体组织，具有良好的焊接工艺性能和良好的耐蚀（氧化性酸）和耐热性能。用于焊接0Cr13、1Cr13、0Cr17、0Cr17Ti等不锈钢结构部件。
注意事项
（1）焊前焊条须在300～350℃烘烤2h。
（2）试件须热至200℃左右。
（3）焊接的层间温度应控制在150～200℃。
（4）后热处理：-760～790℃回火处理。
