一、基本概况
湖北新冶钢Φ460三辊斜轧机组是目前全球最大的Assel轧机，2008年开工建设，2010年10月建成投产，设计产量为年产中厚壁无缝钢管30万吨，设备能力按照60万吨考虑。该机组由中冶京诚作工厂设计，总建筑面积约为52920㎡。主轧线设备由德国梅尔公司设计制造，包括穿孔机、三辊斜轧管机。该机组投产后，新冶钢公司产品规格可延伸至φ508mm，壁厚可达到100mm。
二、产品规格和主要品种
1. 规格范围包括：
外径：203mm~508mm;
壁厚：100mm;
长度：5mm~12.5m。
2. 主要品种

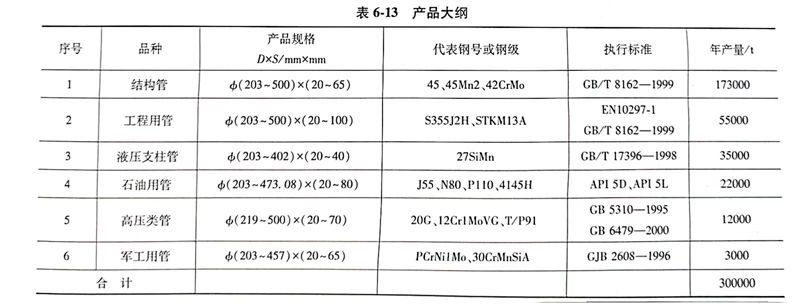

按照三辊斜轧管机组产品规格调整灵活、尺寸精度高、适于中厚壁管轧制的特点，拟定的产品将以小批量、多品种、合金含量较高的高附加值产品为主。主要品种有：结构管、工程用管、液压支柱支架管、石油用管、高压类管、军工用管等。产品大纲见表6-13所示。
三、工艺流程
长尺管坯→定尺锯切→冷定心→管坯加热→穿孔→Assel 轧管→定径→冷却→矫直→排管锯锯切→探伤→人工检查、修磨→测长、称重、喷标→收集→入库。
四、热轧管线生产工艺及设备特点
1. 采用连铸圆管坯
本机组采用φ250mm、φ270mm、φ330mm、Φ390mm、φ460mm连铸圆管坯，可全部由公司内部提供。与传统的轧制坯料相比，采用连铸管坯生产无缝钢管的费用：从钢水到钢材金属收得率可提高5％～8％、能源节省40％～50％，而且提高了钢管质量，简化生产工艺，使无缝钢管生产成本大大降低。
2. 采用管坯预旋转的锥形辊穿孔机
a. 选用锥形辊穿孔机。可减少了作用在管坯上的周向剪切力，有利于减少内外表面缺陷。可以穿制不锈钢、镍铬合金等难变形金属。
b. 穿孔效率高。穿孔速度可达1～1.5m／s，穿孔周期短，产量高。
c. 毛管的同心度和壁厚精度高。毛管壁厚不均可在3％～4％以下。
d. 可实现大延伸、大扩径量穿孔。延伸系数可达4～5，扩径量可达20％～30％，有利于扩大产品规格。
e. 管坯预旋转，有利于大管坯的咬入，减少前卡事故，降低轧辊磨损。
3. 采用新型ASSEL轧管机
该三辊斜轧管机是德国米尔公司提供的最新型的轧管机。其特点如下：
a. 采用操作简便、效果显著的轧辊快抬法消除荒管尾三角；
b. 采用限动芯棒轧制，提高壁厚控制精度；
c. 将传统的集中传动改为三个轧辊各由一个电机传动；
d. 为防止轧制薄壁管出现的表面扭曲现象，在轧机出口侧装有导向装置，同两条平行排列的驱动辊相连，确保输出钢管的表面质量。
代表当代最新技术发展的三辊斜轧管机，可获得高质量的钢管，中厚壁钢管的成品精度可达±4％～5%。
4. 配备二辊式10架定径机
a. 轧辊的重车可以单辊在标准车床上进行，无须专用车床；
b. 采用调整辊缝的方法调整轧辊间隙，从而大大提高了轧辊的使用寿命，减少了机架和轧辊数量，降低了生产成本。同时便于在线调整钢管外径。
5. 采用连续流水线布置
钢管加热、轧制、精整采用连续式流水布置。在机组产量不高的情况下此种布置方式可提高生产效率，有利于生产管理，减少占用的厂房面积。
五、主要设备参数
1. 环形加热炉
中径：40m；
装出料线夹角：12°；
炉膛内宽：5500mm；
管坯温度偏差：10℃；
最大出料频率：135p／h；
最大小时产量：170t／h。
2. 穿孔机
形式：锥形辊立式布置、侧导板；
入口管坯直径：Φ250mm、φ270mm、Φ330mm、ф390mm、φ460mm；
入口管坯最大长度：4800mm；
轧辊直径：1500mm；
喂入角：5°～15°；
辗轧角：15°；
最大出口速度：0.5～0.8m／s；
轧制力：10000kN；
轧辊最大速度：70r／min；
电机功率：2×6.000kW；
过载系数：2；
出口毛管外径：φ250～515mm；
出口毛管最大长度：9000mm；
顶杆小车最大速度：3.0m／s；
顶杆小车驱动方式：钢丝绳和卷扬。
3. 三辊斜轧管机（ASSEL）
毛管外径：250～515mm；
毛管壁厚：27～88mm；
抱芯辊数量：5；
芯棒长度：15000mm；
工作段长度最大：4000mm；
限动力：90t；
ASSEL主机：轧辊可调，带上辊快开装置；
轧辊直径：1100mm（最大）；1000mm（最小）；
喂入角：4°～11°；
设备辗轧角：0～7°；
操作中的辗轧角：5°；
辗轧角的调整范围：＋1°；
台肩高度：10.0mm；
最大延伸率：2.0；
D／t（最小壁厚20.0mm）：20：1；
每个轧辊轧制力：300t；
毛管输出最大速度：0.7m／s；
电机额定功率：3×1700kW；
过载系数：1.8倍。
轧机后台：
毛管直径：Φ220～495mm；
毛管最大长度：11500mm；
下长导辊数量：2×2；
上导辊数量：4；
可升降下驱动辊数量：6；
上压辊数量：5。
4. 定径机
形式：2辊单机架传动；
机架数：定径机10架；
换机架形式：液压机械拉出和换机架小车，可单独更换机架；
入口荒管外径：φ220～515mm；
出口钢管外径（热态）：Φ205～505mm；
出口钢管最大长度：13000mm；
绝对最大总减径量（初步）：35mm；
单机架最大减径率：1.5％；
轧辊名义直径：φ920mm；
冷床形式：步进梁式；
冷床入口钢管外径：φ205～505mm；
冷床入口钢管最大长度：13000mm；
冷床尺寸：长x宽＝113.5m×13m×13m（分三段）；
冷床齿距：600mm；
冷床布料型式：单排布料；
冷却终了温度小于：100℃。
