①. 集液包应设置在下列场合
a. 饱和蒸汽管道的末端或最低点，蒸汽伴热管的末端，如果蒸汽管道较长时，每隔一定距离亦应设疏水阀；饱和蒸汽管道的每个立式“T”形补偿器前或最低点。
b. 饱和蒸汽系统的减压阀前和调节阀前。
c. 蒸汽分水器及蒸汽加热设备等下部。
d. 经常处于热备用状态的设备进气管的最低点。
e. 扩容器的下部，分汽缸（蒸汽分配管）的下部以及水平安装的波纹补偿器的波峰下部。
f. 蒸汽水平管的低点处。
g. 装置边界蒸汽管线切断阀之前。
②. 水平敷设的长蒸汽管应设集液包，其间隔为：
a. 在装置内，饱和蒸汽宜为80m，过热蒸汽宜为160m；
b. 在装置外，顺坡时宜为300m，逆坡时宜为200m。
③. 管廊上蒸汽总管末端的集液包配管应考虑以下要求。

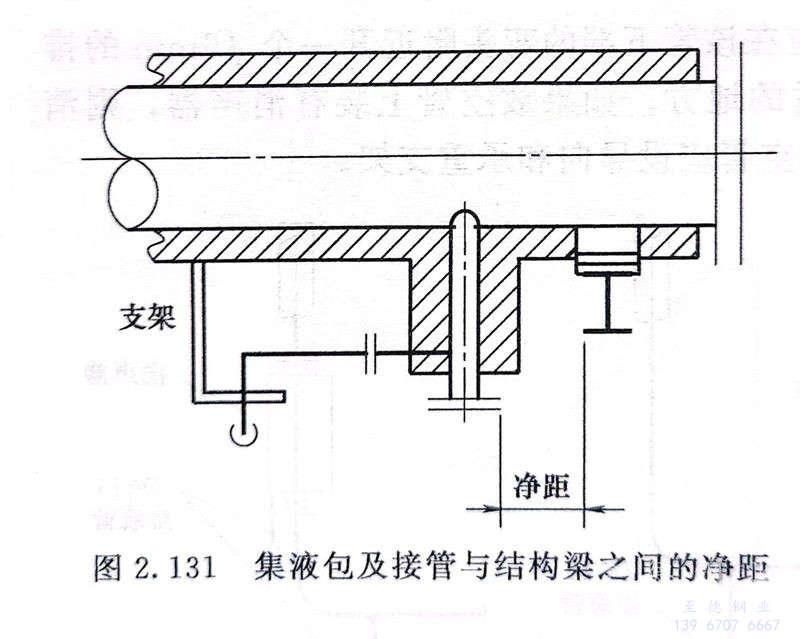

a. 集液包及接管与梁之间的净距离应大于热位移量及保温所需的空间，一般不小于200mm，见图2.131。
b. 集液包的冷凝水出口管的方位不宜向管廊梁的一侧引出，同时避免与管廊下层管道相碰。疏水阀应布置在不影响通行的地方。
c. 集液包的冷凝水出口管的走向，除考虑管道柔性要求外，还要考虑便于设置管道支架及疏水阀组的支架。
d. 在蒸汽主管的位移较大时，靠近主管的小管支架应尽量利用主管生根，以减小相对位移。
e. 蒸汽管径小于DN80时，根据项目要求可不必采用集液包，仅设低点排放至疏水阀即可。
④. 集液包的结构。
a. 集液包的冷凝水出口管线应设切断阀或蒸汽疏水阀组。
b. 集液包通常采用标准管件组合而成，应符一合管道等级规定。集液包下端宜用法兰盖，兼作吹扫用。也可以用焊接管帽，但需增加排液口。

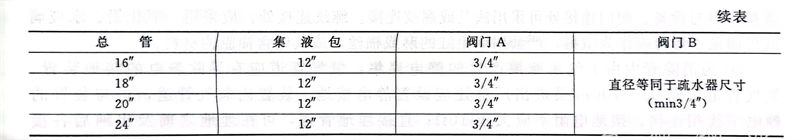

c. 根据蒸汽主管的管径范围组合形式，集液包形式见图2.132、表2.21所示。
