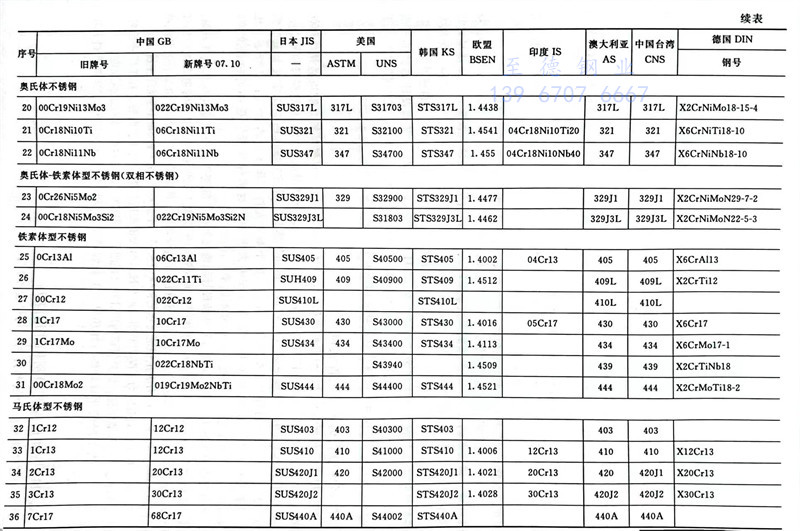

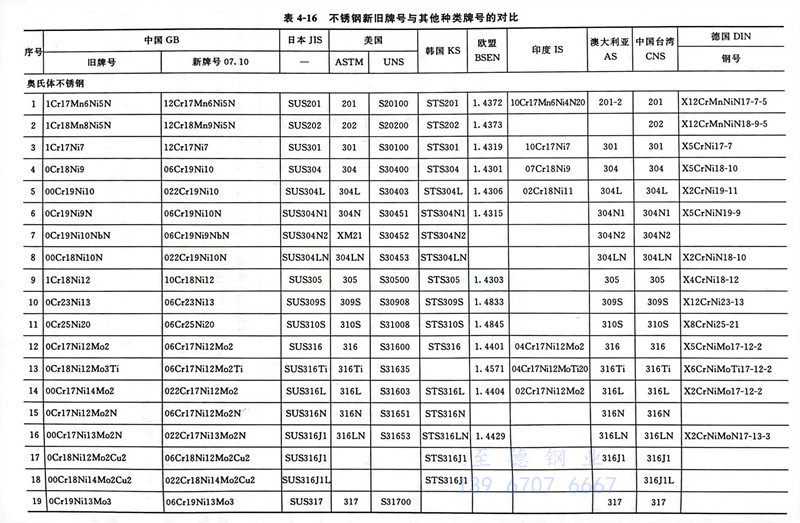

由于GB／T 20878-2007《不锈钢和耐热钢 牌号及化学成分》修改了不锈钢和耐热钢的牌号，有一些国内标准规范更新了，有的仍在沿用以前的牌号，因此浙江至德钢业有限公司列出了不锈钢新旧牌号与其他种类牌号的对比，见表4-16。
国内新牌号与旧牌号标识上基本没有太大变动，主要的化学元素标识都没有变动，只有碳含量标识和个别钢种里面化学元素发生变动。
1. 碳（C）含量标识
①. 旧牌号：Cr之前的数字表示碳的千分之几的含量。如201（1Cr17Mn6Ni5N）：碳含量为千分之一（0.1％）；2Cr13（420）、7Cr17（440A），分别表示碳含量千分之二（0.2％）和千分之七（0.7％）；如果碳含量≤0.08％，则为低碳，标识为“0”，如（304）0Cr18Ni9；碳含量≤0.03％，则为超低碳，标识为“00”，如00Cr17Ni14Mo2（316L）。
②. 新牌号：Cr之前的数字表示碳（C）的万分之几的含量。如201牌号为12Cr17Mn6Ni5N，表示碳含量万分之十二（0.12％）；304牌号为06Cr19Ni10，表示碳含量为万分之六（0.06％）；316L牌号为022Cr17Ni12Mo2，表示碳含量为万分之二点二（0.022％）。其他标识基本不变。
新牌号中碳含量较以前更加明确，对产品生产技术也有了更高的要求。
2. 个别材质原料含量发生调整
原料含量发生变动的部分钢种比较：
304不锈钢中Cr和Ni的含量分别上涨了1个点；316L不锈钢中Ni的含量上涨2个点；444不锈钢中Cr含量上涨了1个点，并加入了Nb、Ti微量元素；321不锈钢中Ni含量减少了1个点；304N1中Ni含量减少了1个点。各钢种之间做了不同程度的调整，镍奥氏体中调整幅度比例比较大。
