1. AISI标准的钢号表示方法
对于锻造钢和铸钢，钢号均由三位数字组成；第一位数字表示钢的类型，其他两位数字只表示顺序号，具体编号系列如下。
2××--铬锰镍氮奥氏体钢。xx为顺序号数字（下同）。例如，“202”为C含量≤0.15％、Mn含量≤10.0％、Si含量≤1.0％、Cr含量17％～19％、Ni含量4％～6％、N含量≤0.25％的奥氏体不锈耐热钢。
3××--镍铬奥氏体钢。例如，“302”相当于我国国家标准的12Cr18Ni9奥氏体不锈钢。
4××--高铬马氏体和低碳高铬铁素体钢。例如，“403”大致相当于我国国家标准的12Cr12钢；“430”大致相当于我国国家标准的10Cr17钢。
5××--低铬马氏体钢。例如，“501”大致相当于我国国家标准的12Cr5Mo耐热钢。
2. SAE标准的钢号表示方法
钢号采用五位数字来表示；前三位数字表示钢的类型，后两位数字表示顺序号（和AISI的顺序号相同），具体编号系列如下。
302××--铬锰镍奥氏体不锈耐热钢。xX为顺序号数字（下同）。
303××--镍铬奥氏体不锈耐热钢（锻造钢）。例如，“30316”相当于AISI的“316”钢。
514××--高铬马氏体和低碳高铬铁素体不锈耐热钢（锻造钢）。例如，“51414”相当于AISI的“414”钢。
515××--低铬马氏体钢（锻造钢）。例如，“51501”相当于AISI的“501”钢。
60×××--用于650℃以下的耐热钢（铸钢）。xxX为与AISI相同的编号数字。例如，“60316”相当于AISI的“316”钢。
70×××--用于超过650℃的耐热钢（铸钢）。xxx为与AISI相同的编号数字。例如，“70334”相当于AISI的“334”钢。
由上可知，SAE编号系统的最后三位数字实际上和AISI的编号系统是一致的。
3. ACI标准的钢号表示方法
钢号由两个字母组成或在字母后加以表示含碳量的数字及表示合金元素的字母。钢号的第一个字母一般是采用“C”或“H”。C型钢表示在650℃以下使用的耐酸钢，H型钢表示用于超过650℃的耐热钢。
C型钢钢号的第二个字母A、B、C、D，表示不同的镍含量（见表1-4）。在该字母后再标以数字，表示含碳量的万分之几，在数字与字母之间要加“-”短线。例如，“CE-30”为C含量＜0.30％、Cr含量26％～30％、Si含量8％～11％的耐酸钢。
H型钢钢号的第二个字母亦为A、B、C、D，表示不同的镍含量（见表1-4）。一般不标含碳量的数值。例如，“HC”为C含量＜0.50％、Cr含量26.0％～30.0％、Ni含量＜4.0％的耐热钢。
在有些钢号的数字之后（主要是C型钢）还标有字母，如“C”表示加入Ch（Nb），“M”表示加入Mo，“F”表示具有易切削性能的。例如，“CF-8C”，“CF-16F”。

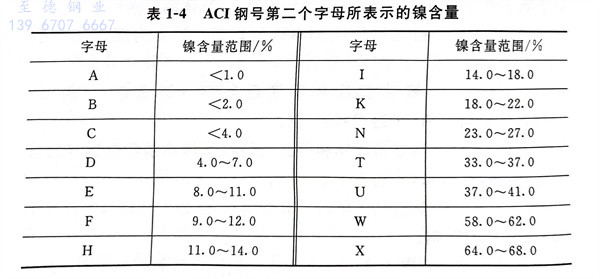

表1-4 ACI钢号第二个字母所表示的镍含量
4. UNS系统的钢号表示方法
对不锈耐热钢钢号采用S×××××数字系列，前三位数字编号基本上采用AISI的不锈钢编号；最后两位数字主要用来区分同一组钢中主要成分相同而个别成分有差别或含特殊元素的钢种。具体编号系列以及与AISI钢号对照见表1-5。

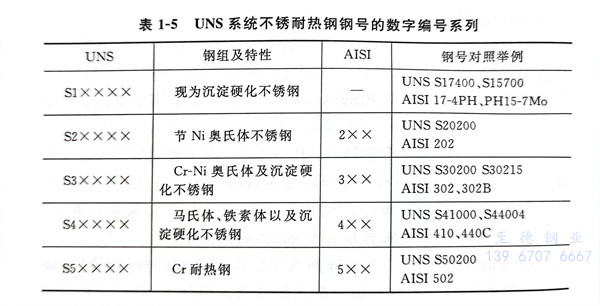

表1-5 UNS系统不锈耐热钢钢号的数字编号系列
但UNS系统和AISI钢号系列不同之处，主要有以下两点。
①. UNS系统的S1XXXX系列，现为沉淀硬化不锈钢。AISI 钢号没有I××系列，而采用“63×”系列表示沉淀硬化不锈钢。
②. AISI 3××系列全部为镍铬奥氏体钢，4××系列全部为高铬马氏体钢和低碳高铬铁素体钢。UNS系统在这两组数字系列中突破了这个范围，都增加了一些沉淀硬化不锈钢，其钢号是按照常用的商业牌号的数字特征编号的。例如，AM-350、AM-350，UNS系统分别表示为S35000、S35500；又如Custom450、Cus-tom455，UNS系统分别表示为S45000、S45500。
5. ASTM标准的钢号表示方法
与AISI标准的钢号表示方法相同。
6. FS标准的钢号表示方法
其编号系统和SAE相同，只是在钢号前一律冠以“FS”。
