1. 碳（C）含量标识
a. 旧牌号
Cr之前的数字表示碳的千分之几的含量。如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420），7Cr17（440A），分别表示碳（C）含量千分之二和千分之七；C≤0.08％为低碳，标识为“0”，如（304）0Cr18Ni9（06Cr19Ni10）；C≤0.03％为超低碳，标识为“00，如00Cr17Ni14Mo2(316L)。
b. 新牌号
Cr之前的数字表示碳（C）的万分之几的含量。如：
201牌号为12Cr17Mn6Ni5N（旧牌号为1Cr17Mn6Ni5N），表示碳（C）含量万分之十二(0.12%);
304牌号为06Cr19Ni10（旧牌号为0Cr18Ni9），表示碳（C）含量万分之六（0.06％）；
316L牌号为022Cr17Ni12Mo2（旧牌号为00Cr17Ni14Mo2），表示碳（C）含量万分之二点二（0.022％）。
其他标识基本不变。新牌号中碳（C）含量较之以前更加明确，对产品生产技术也有了更高的要求。
2. 个别材质原料含量发生调整

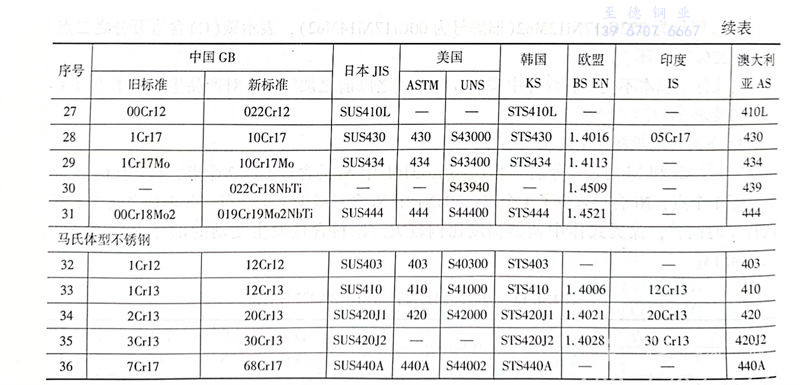

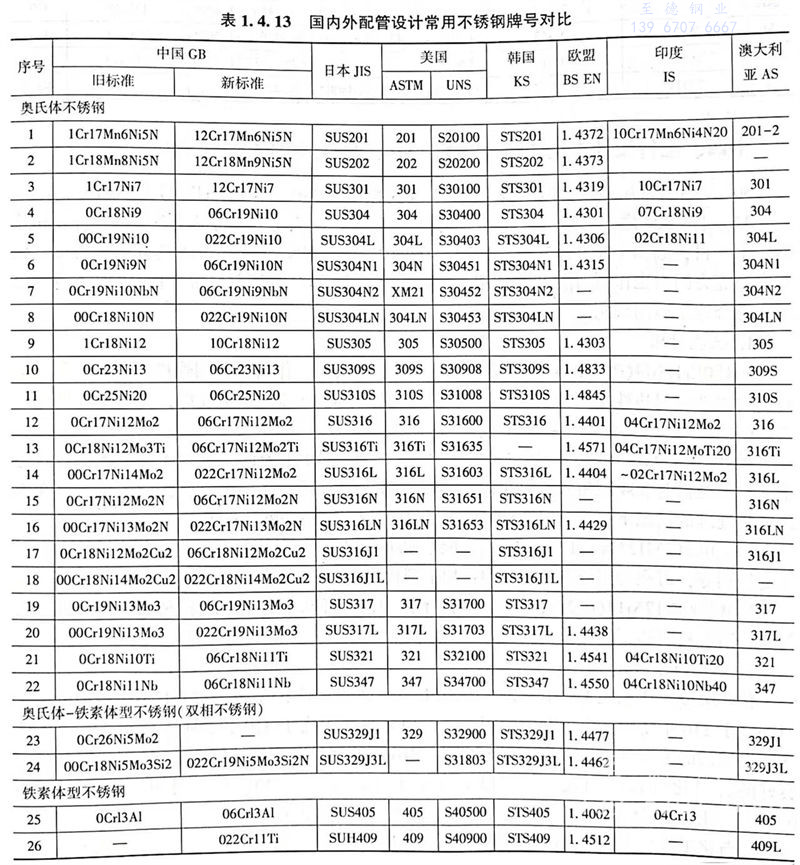

304中Cr和Ni的含量分别涨了1个点，316L中Ni的含量上涨2个点；444中Cr含量上涨了1个点，Ni含量减少了1个点；304N1中Ni含量减少了1个点。各钢种之间做了不同程度的调整，镍奥式体中调整幅度比例较大。原料含量发生变动的部分钢种比较见表1.4.13。
