30Cr13（3Cr13）SUS 420J2 钢属于马氏体不锈钢，其主要性能与12Cr13（1Cr13）、20Cr13（2Cr13）钢相同，但因其碳含量较高，因此强度、硬度、淬透性和热强性都较高，在室温的稀硝酸和弱的有机酸中具有一定的耐蚀性，但不及12Cr13（1Cr13）和20Cr13（2Cr13）不锈钢，焊接性差。
30Cr13（3Cr13）SUS 420J2 不锈钢在热处理（淬火及回火）后用作强度要求较高的结构件材料，以及承受高应力载荷并在一定腐蚀介质条件下的磨损件，如在300℃以下工作的刀具、弹簧；400℃以下工作的轴、螺栓、阀门、轴承及医用工具等，并且适宜制造受到高机械载荷及腐蚀介质作用并在磨损条件下工作的透明、不透明塑料模具等。
一、化学成分

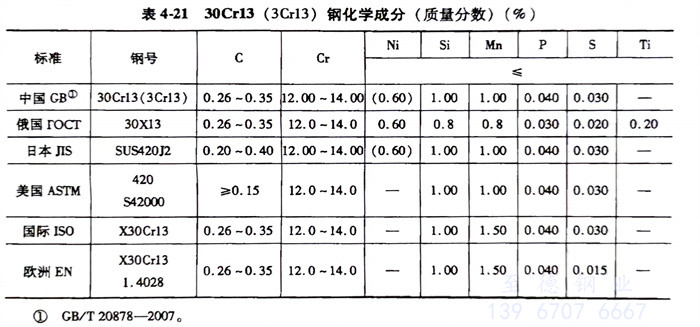

30Cr13（3Cr13）SUS 420J2 不锈钢的化学成分见表4-21。
二、临界温度

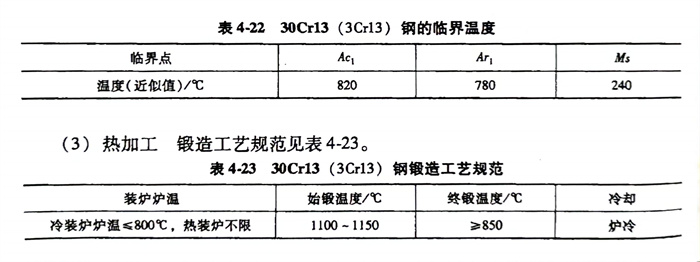

30Cr13（3Cr13）SUS 420J2 不锈钢的临界温度见表4-22。
三、热加工
30Cr13（3Cr13）SUS 420J2 不锈钢锻造工艺规范见表4-23。
30Cr13（3Cr13）SUS 420J2 不锈钢的导热性差，应力较大，应先慢加热到850℃，然后快速加热到1120℃；对锻造后的制品，应特别注意缓冷，最好在热砂中或在炉中缓冷；高温对变形阻力较大，压下量可小些，终锻温度应稍高些。
四、预备热处理
预备热处理的过程如下：
1. 退火： 加热温度为750～800℃，炉冷，硬度≤207HBW。
2. 完全退火： 加热温度为860～900℃，炉冷，硬度≤207HBW。
五、淬火及回火
30Cr13（3Cr13）SUS 420J2 不锈钢淬火温度为1020～1050℃，油冷或空冷，硬度为52～54HRC；回火温度200～300℃，硬度为50～52HRC，回火温度与硬度的关系见表4-24。
六、力学性能
30Cr13（3Cr13）SUS 420J2 不锈钢室温力学性能见表4-25，高温力学性能见表4-26。
