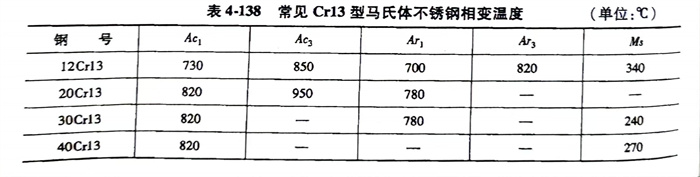

Cr13型马氏体不锈钢是工业生产中广泛应用的不锈钢。虽然Cr13型马氏体不锈钢耐蚀性不高，但其力学性能可以通过热处理强化。常用的Cr13型马氏体不锈钢包括12Cr13、20Cr13、30Cr13及40Cr13 不锈钢等，其相变温度见表4-138。
从表中可以看出：Cr13型马氏体不锈钢的相变温度约为800℃，加热超过800℃后空冷即可得到马氏体，随着淬火温度的提高，碳化铬（Cr23C6）不断溶解，硬度和耐蚀性不断提高。回火时碳化物析出过程强烈，使钢的耐蚀性降低。因此淬火温度宜控制在1050℃以下。Cr13钢的回火温度应根据使用条件决定，若要求高硬度，取200～250℃低温回火；若要求热强度，则取600～750℃高温回火。下面分别介绍一下常用的12Cr13、20Cr13、30Cr13、40Cr13钢的热处理工艺。
