美国关于金属材料方面的标准化机构较多，每个机构都有自已己的钢号表示方法，所以，美国钢号的表示方法也比较多。常用的是AISI标准和由ASTM及SAE标准机构提出的“金属与合金牌号统一数字系统方案”（Unified Numbering System for Metalsand Allogs),简称UNS系统。AISI标准和UNS编号系统主要用于钢的锻材和轧材。铸钢主要采用ACI标准。
1. AISI不锈钢钢号表示方法
AISI标准规定，不锈钢钢号用三位数字组成，第一位数字表示钢的类型，第二、第三位数字表示具体钢号在该类型钢中的顺序号。如：
2xx-铬锰镍氮奥氏体钢，xx为顺序号（下同）；
3xx--铬镍奥氏体钢；
4xx--高铬马氏体钢或低碳高铬铁素体钢；
5xx-低铬马氏体钢（主要是耐热钢）；
6xx-耐热钢和耐热镍基合金，其中，63x为沉淀硬化不锈钢。
钢号末尾有的加英文字母或化学元素符号，以区别与同号钢在成分上的一些差异。
钢号表示方法举例如下：
［例1] 303的主要成分（质量％）为：C≤0.15,Cr=17.0~19.0,Ni=8.0~10.0,Zr或Mo≤0.6.
［例2] 303Se的主要成分（质量％）为：C≤0.15,Cr=17.0~19.0,Ni=8.0~10.0,Se≥0.15.
2. UNS系统不锈钢钢号表示方法
UNS系统钢号由一个英文字母和其后的五位数字组成。
英文字母代表钢的种类和特点，如S代表不锈钢和耐热钢，J代表铸钢等。
字母后面的五位数字中的第一位数字是区别不锈钢的类型，后四位数字表示顺序号，如：
S1xxxx--沉淀硬化不锈钢；
S2xxxx--节镍奥氏体不锈钢（含耐热钢）；
S3xxxx-铬－镍奥氏体不锈钢及沉淀硬化钢（含耐热钢）；
S4xxxx--马氏体和铁素体及沉淀硬化不锈钢（含耐热钢）；
S5xxxx--含铬耐热钢。
UNS 系统不锈钢钢号基本上能对应AISI标准钢号（AISI钢号的三位数字对应于UNS系统钢号中字母后的三位数字）。UNS系统不锈钢钢号表示法举例如下：
［例1] S30300的主要成分（质量％）为：C≤0.15,Cr=17.0~19.0,Ni=8.0~10.0,Zr或Mo≤0.60.其成分与AISI标准中303钢号相同。
［例2] S30403的主要成分（质量％）为：C≤0.03,Cr=18.0~20.0, Ni=8.0~12.0.其成分与AISI标准中304L钢号相同。
3. ACI标准铸造不锈钢和耐热钢钢号表示方法
ACI标准规定，铸造不锈钢（含耐热钢）的钢号由英文字母、数字及表示微量元素的代号组成。
第一个英文字母有两种情况：一种是C,表示用于650℃以下温度的不锈铸钢；另一种是H,表示用于650℃以上温度的耐热铸钢。

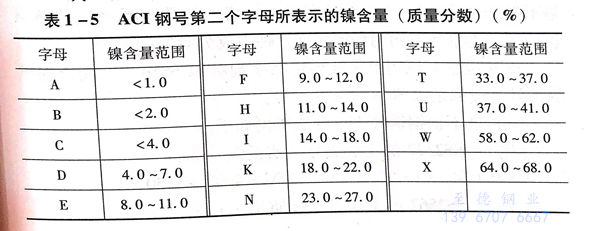

C或H后的英文字母表示钢中含镍量的范围，具体见表1-5。
在C类的不锈钢中，在第二个字母后画一短线，短线后以数字标出含碳量的万分之几，H类的耐热钢不标注含碳量。
在C类钢钢号后面还有的标注字母，这个字母代表钢中加入的其他元素的种类，如C表示加入Nb,M表示加Mo,N表示N等，后加F或Fa则表示该钢号属于易切削钢。
ACI钢号表示方法举例如下：
［例1] CF-8M的主要成分（质量％）为：C≤0.08,Cr=18.0~21.0,Ni=9.0~12.0,Mo=2.0~3.0.
［例2] CA-40F的主要成分（质量％）为：C=0.20~0.40,Cr=11.5~14.0,Ni≤1.0,S=0.20~0.40。是高含硫量的易切削不锈钢。
除上面已说明的AISI、UNS、ACI三个标准体系之外，常见的还有ASTM及ASME标准材料。ASTM 标准应用虽很普遍，但是其钢号编制方法和规则多是引用AISA、ACI的编号体系和规则，而ASME标准钢号基本上是在ASTM标准的基础上或略作修改形成的，所以，这里不多做说明。
