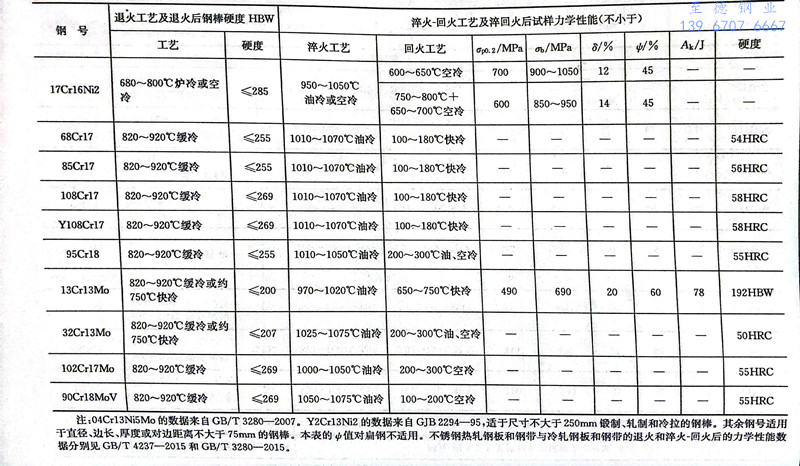

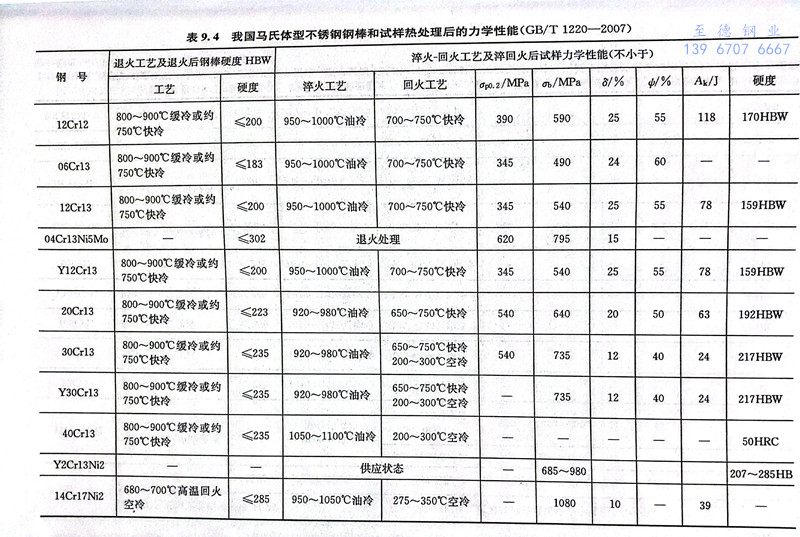

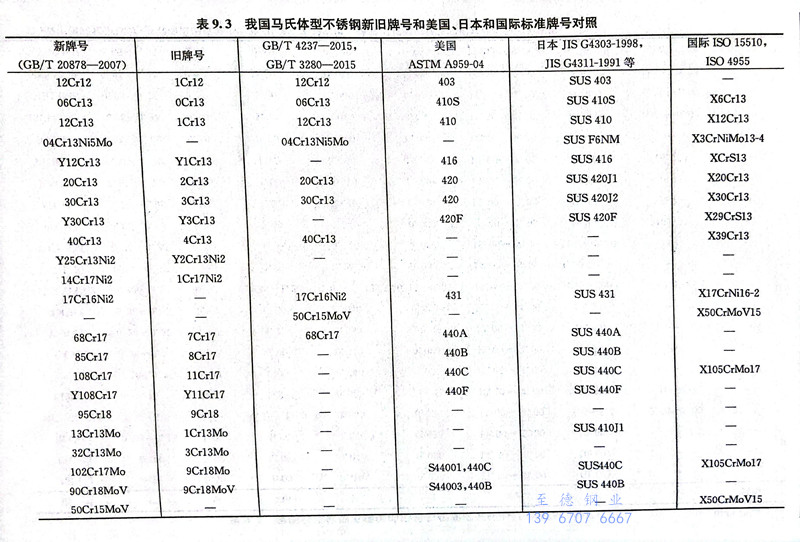

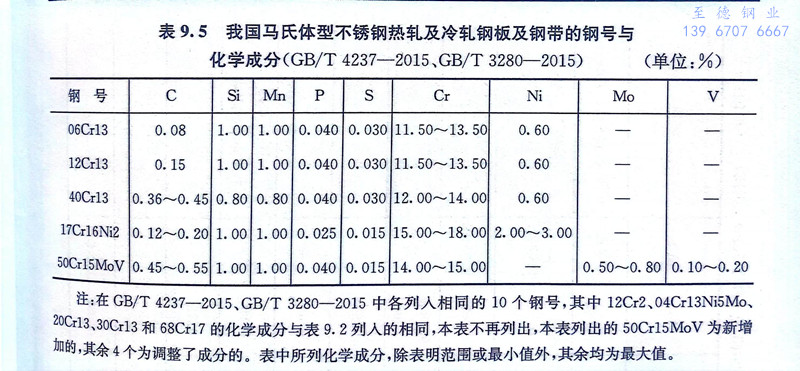

马氏体不锈钢在正常淬火温度下是纯奥氏体组织，淬火后的基体组织为马氏体。如果钢中含有较高的碳，在奥氏体化时仍保留部分未溶碳化物，淬火后的组织为马氏体十碳化物及少量残余奥氏体。表9.2为GB/T 20878-2007中列入的21个马氏体不锈钢的钢号与化学成分。表9.3为我国马氏体不锈钢新旧牌号和相应美国、日本和国际标准牌号的对照。表9.4为我国马氏体型不锈钢钢棒和试样热处理后的力学性能。表9.5为马氏体型不锈钢热轧钢板和钢带及冷轧钢板和钢带的化学成分。
