为了节省能源，将阳极电解活化改为化学活化也已实验成功，并用于实际工作中。这一方法就是将已浸蚀过的洁净的不锈钢零件在盐酸-氯化镍槽液中放置15分钟，使不锈钢表面被化学活化－预镀镍溶液中的盐酸浸蚀，当产生小气泡2分钟后，再进行阴极冲击预镀镍。


在初始浸渍时会产生大量的新生态氢原子，起还原作用，使表面氧化膜被还原溶解：


2H+ + 2e → 2H → H2 ↑


氢原子立即变成氢气，机械地冲破氧化膜，然后在阴极过程中镍离子在阴极不锈钢表面上放电沉积成结合力牢固的镍层。


Ni2++2e → Ni

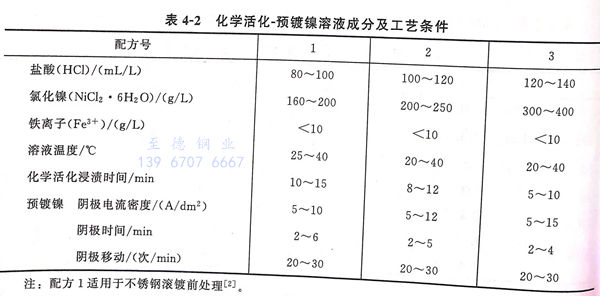

表4-2列出化学活化-预镀镍一步法溶液成分及工艺条件。


表 2.jpg


 采用化学活化-预镀镍一步法。工艺流程如下：化学除油→热水洗→冷水洗→浸蚀［硫酸70~90mL/L，Fe2(SO4)3 90~110g/L]→水洗→入滚筒→活化（配方1,不通电运转3~5min)→预镀镍（开启电流施镀10~15min)→断电出桶→回收→冷水清洗→继续施镀其他电镀。
