一、不锈钢化学镀镍层的检测
1. 外观
不锈钢化学镀镍层应光亮、平滑、致密。
2. 孔隙率
镀层厚度10μm,按ASTM B 733-90方法检测应无孔隙。
3. 附着力
①. 热法
试件加热到150℃,保持1小时,然后在冷水中急冷，镀层不起泡、不脱皮。
②. 划痕法
将镀好的不锈钢试片用硬质钢刀把镀层划成1mm2格子100个，划线深度达到基体，观察镀层是否起皮，数出起皮格子数目，用未起皮格子的百分数表示结合力强弱。
4. 沉积速率测定
称重法：用分析天平称重法计算单位时间内不锈钢试片在沉积前后的重量差来求得沉积速率。
5. 耐蚀性
①. 硝酸法
镀层厚度10μm,浸入浓硝酸中60秒,不发生腐蚀。
②. 乙酸盐雾实验
零件在连续喷雾360小时,镀层外表有轻微发黄现象，基体金属和镀层均未发现腐蚀现象。
③. 中性盐雾实验（NSS实验）
不锈钢试片在化学镀镍1小时后，以5%氯化钠溶液于YL-40C盐雾实验箱中连续喷雾8小时,停歇16小时时，取出零件洗净，观察镀层，评级方法按JISD 0201进行腐蚀评级，一般达9级为合格。
6. 硬度
用MICROMET1型数字显微硬度计测定硬度，热处理后硬度（HV)可达1200.可满足航标要求。
二、不锈钢化学镀镍常见故障、可能原因及纠正方法

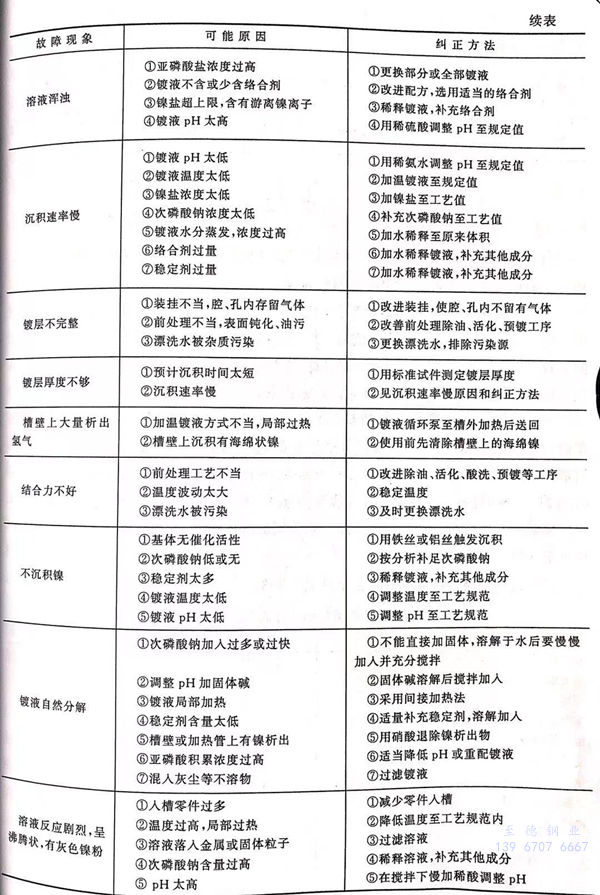

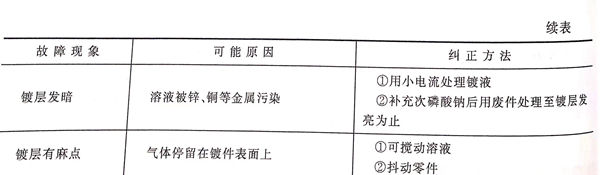

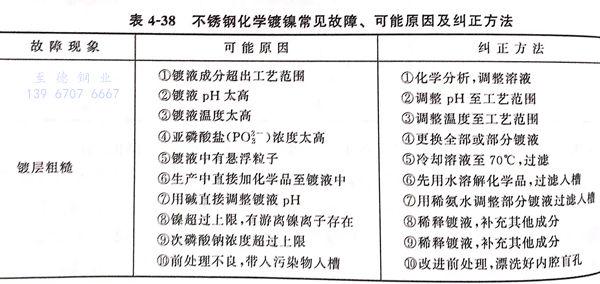

不锈钢化学镀镍常见故障、可能原因及纠正方法见表4-38.
