1. 不锈钢钝化工艺过程的控制
a. 前处理
根据表面情况，使用机械方法或化学方法，清除表面油脂、氧化物、其他污物，并用酸充分活化，以便在钝化液中形成完整的稳定的钝化膜。
b. 补充处理
在钝化后再进行补充处理，以便进一步提高钝化层的稳定性。奥氏体不锈钢钝化后应在碱性溶液如碳酸钠或氢氧化钠稀溶液中进行中和处理。马氏体不锈钢和铁素体不锈钢钝化后应在重铬酸钠溶液中进行补充处理。
c. 时间的影响
钝化时间取决于溶液的浓度。一般地说，浓度越高，则时间越短。但钝化时间较长有利于钝化膜的生长。
d. 温度的影响
对于低浓度硝酸，如20%~40%的硝酸、钝化温度较高，如60℃,容易取得效果。对于硝酸浓度在40%以上的钝化液，温度的升高影响不明显，甚至容易使不锈钢过钝化，宜用室温。
2. 不锈钢钝化膜的质量控制

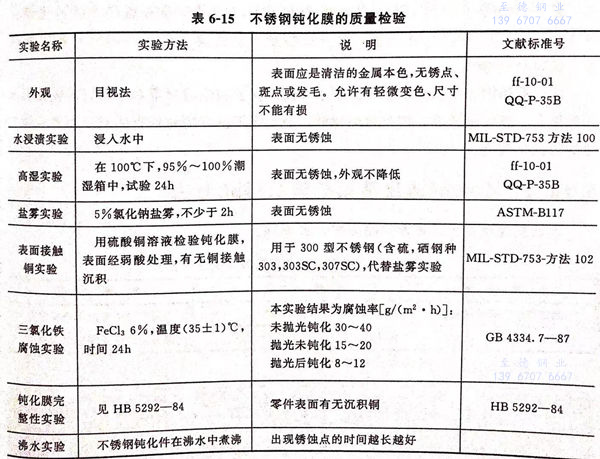

严格进行不锈钢钝化膜质量检验，即是对钝化膜的考核，也是对不锈钢使用效果的鉴定。有关不锈钢质量检验方法，见表 6-15 。
