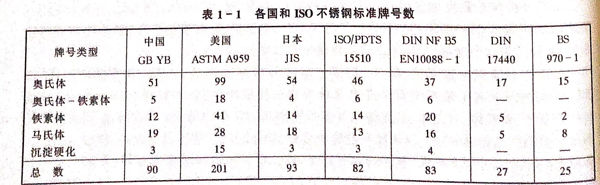

各国和ISO不锈钢标准牌号的数量列于表1-1。
从表1-1可看出，美国ASTM不锈钢标准牌号数为其他国家标准牌号数的2倍以上，多达201个（具体牌号见本编附表1).分析这些牌号，有以下特点：①. 低碳、超低碳钢多达130多个。其中，，超低碳不锈钢在奥氏体、奥氏体－铁素体、铁素体三类牌号中就有63个，占这三类牌号总数的40%多（我国相应的比例数约为23%,日本约为36%).②. 含氮不锈钢牌号多。其中，奥氏体含氮钢51个（控氮型9个，中氮型33个，高氮型9个），占该类钢牌号总数52%以上（我国约20%,日本约36%);奥氏体－铁素体含氮钢15个，占83%多，基本上都是含氮含钼钢。总的看，ASTM不锈钢标准牌号中，具有优良的耐局部腐蚀性能并抑制钢中金属间相析出的高铬、钼且高氮含量的超级奥氏体不锈钢，耐氯化物点蚀和缝隙腐蚀的高钼含氮Cr-Ni双相不锈钢，耐发烟硝酸并耐浓硫酸的高硅奥氏体不锈钢，以及高铬、钼高纯铁素体不锈钢等，均具有代表性的牌号，确实体现了当今不锈钢的先进水平和发展方向。
其他国家和ISO的不锈钢标准牌号一般为80~90个。与ASTM牌号对比，其对应率（占本国牌号的比例）JIS约为66%,中国为63%,ISO为85%,EN为76%.以上各标准全能对应上的牌号约40个，如以ISO 82个牌号为基数，则对应率达49%.(ISO、EN标准不锈钢牌号见本编附表1、附表3).这种情况说明，各国和ISO不锈钢标准中相当一部分牌号在国际上都是通用的。虽然各国根据本国生产、使用和资源情况，自行研制开发了许多新牌号，但都力求将先进的综合性能好的牌号或直接或加以适当改造后纳入本国标准。日本JIS标准牌号主要是选取美国ASTM的牌号，其中大部分牌号保持原来的化学成分不变，但有一部分则在原牌号成分的基础上进行了调整或改造。而我国的不锈钢标准又是参照采用的JIS标准，所以JIS和我国牌号与ASTM牌号对应率差不多。
从化学成分看，各标准中相对应的牌号，其化学成分基本相同。有些元素含量的上下原有差别。有害元素磷和硫，国外标准中都是磷不大于0.045%或0.040%，硫不大于0.030%。但在ISO和EN标准中，奥氏体－铁素体双相钢和其他几类钢的部分牌号，一般规定硫不大于0.015%,并加注说明：硫含量可根据特殊性能要求提供特定的含量范围；要求可切削性的钢控制在0.015%~0.030%的范围内，要求可焊接性的钢控制在0.008%~0.020%的范围内；要求表面抛光的钢控制在＜0.015%的范围内。
