硫酸是用途广阔的基本化工原料，广泛应用于国民经济各部门，无论是硫酸生产还是使用硫酸作为工艺介质，只要与其接触，就会遇到腐蚀问题。
硫酸的腐蚀行为与酸的浓度相关，稀的和中等浓度的硫酸的氧化性较弱，属还原性酸；高浓度硫酸则具有强烈的氧化性，属氧化性酸。鉴于硫酸的这种特性，在不同浓度和不同温度的硫酸中，使用不锈钢的牌号各异。
高浓硫酸生产中，多选用铸铁、砖等，因为不锈钢耐蚀性不佳。近年来，由于对环境污染的严格控制以及为改善生产环境，在硫酸生产中的铸铁冷却排管有被板式换热器取代的趋势。在高浓度（93%~98%)硫酸中多选用高硅含钼奥氏体不锈钢，如SS-920。在大于130℃,93%~98% 硫酸中，SS-920的腐蚀率小于0.1mm/a,但此类钢不耐稀硫酸和中等硫酸的腐蚀，在使用时应予以特别注意。在80℃以下的浓硫酸中，耐酸泵多半使用高硅镍基合金，如IlliumG,高于此温度时可使用1N504合金（80Ni-9.5Si-3Mo-2.5Cu-3Ti)。

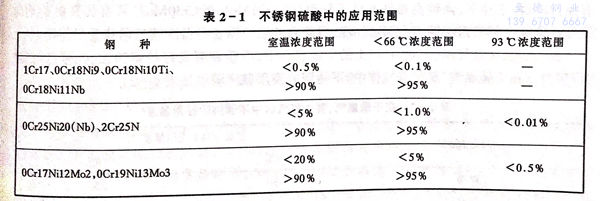

在中等浓度硫酸中，一般的不锈钢不具备令人满意的耐蚀性，在80℃以下，常常使用钼、铜复合的高性能奥氏体不锈钢，如00Cr20Ni29Mo3Cu4Nb 和00Cr20Ni25Mo4.5Cu等。部分不锈钢牌号在硫酸中的使用范围见表2-1。
在硫酸中，当含有足够氧和氧化剂时，可扩大不锈钢的使用范围，如：在浓度低于65%的硫酸中，一般不能选用18-8型Cr-Ni不锈钢，当含有≥5%HNO3时，则可使用。在硫铵生产时，通常使用316不锈钢制作结晶罐，当存在铬盐时，储罐和泵亦可使用304不锈钢。
