通常，有机酸的腐蚀性较弱，在有机酸中，醋酸和蚁酸腐蚀性较强，并随酸中杂质含量的增加而加剧，尤其是甲酸含量的增加将使其浸蚀性显著增加。
在精制醋酸中，在60℃以下浓度小于90%的醋酸生产装置，如罐体、管线等均由304不锈钢制造，在高温并含有不纯物杂质时，则由316不锈钢制造。在有重金属污染的高温、高流速、稀释的气相部分的材料为316不锈钢。
醋酸精馏塔易遭蚁酸和醛类污染，又如于高温、高浓度的环境，腐蚀条件较苛刻，在处理10%以下浓度的液体时，使用316不锈钢、316L不锈钢和317L不锈钢。在处理50%以下浓度的醋酸可使用0Cr26Ni6Mo2双相不锈钢，在12%醋酸＋0.5%蚁酸条件下，用此钢制作的精馏塔再沸器，使用状况优于0Cr17Ni12Mo2.在高温含甲酸的醋酸中，通常使用的不锈钢已不能满足需要，随介质中甲酸含量的提高，依次使用00Cr20Ni25Mo4.5Cu、00Cr25Ni7Mo3N、254SMO不锈钢、00Cr16Ni60Mo16W4，在高温高压下的醋酸中不能使用不锈钢。

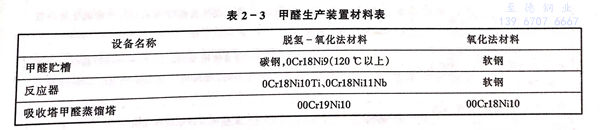

甲醛是通过氧化法和脱氢－氧化法生产的，生产装置所使用的材料见表2-3。
如果甲醛中含有蚁酸，因点蚀和晶间腐蚀，因此必须使用316L不锈钢。
