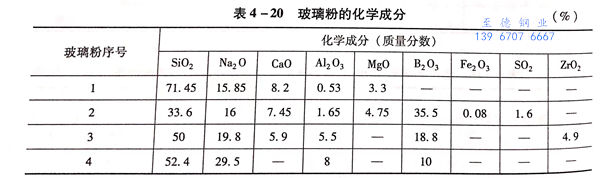

美国挤压不锈钢管和钛合金时润滑垫用玻璃润滑剂。对于钢和钛的热挤压，采用不同成分的玻璃粉（表4-20)和1%~90%（体积分数）的石墨或MoS2或氮化硼的混合物润滑剂（石墨90%或MoS2 40%或氮化硼40%),用含10%或小于10%的固体润滑剂构成玻璃一固体润滑剂混合物，有较好的效果。这可使润滑剂增加黏性，在挤压时能保持住润滑薄膜。
在上述三种固体材料中，以石墨和玻璃的混合物效果最佳。
玻璃粉的粒度在50~200目（0.074~0.282mm),固体润滑剂越细越好，至少要有50%的质点粒度小于200目（0.074mm),且最好全部都能小于325目（0.043mm).一般的选取方法如下：玻璃粒度小于200目（0.074mm),石墨质点粒度全部小于325目（0.043mm),氮化硼（为含95%以上的高纯度氮化硼）粒度要全部小于325目（0.043mm).
下列三种可能的玻璃一固体润滑剂混合物：
10%~99%玻璃粉＋90%~1% 石墨，少量水玻璃作为黏结剂。
65%~95% 玻璃粉＋35%~5%MoS2,少量水玻璃作为黏结剂。
60%~90% 玻璃粉＋40%~10% 氮化硼，少量的水玻璃作为黏结剂。

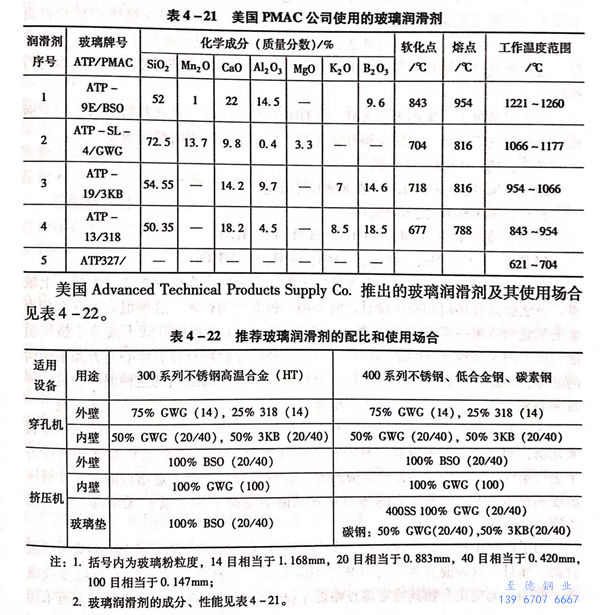

美国Amerex(PMAC)挤压不锈钢管和型材公司使用的玻璃润滑剂情况见表 4-21。
美国 Advanced Technical Products Supply Co.推出的玻璃润滑剂及其使用场合见表4-22.
