1. 材料性能
母材采用厚度为20mm的321不锈钢板，实际化学成分见表5-3。
焊材采用直径为3mm的H00Cr22Ni10焊丝，配合HJ260焊剂。焊丝复验实际化学成分见表5-4.
技术条件要求焊接接头具有抗晶间腐蚀性能。应通过AST-MA262-81E法。对焊缝组织要求铁素体含量低于10%。
2. 焊接工艺

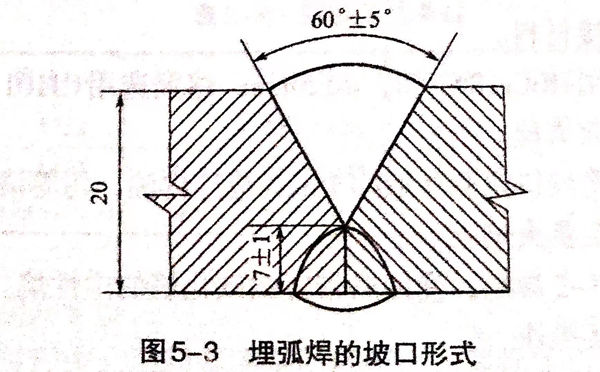

埋弧自动焊的坡口形式如图5-3所示。焊前要求将坡口及焊缝两侧20mm内用丙酮等溶剂清理干净，露出金属光泽。焊剂在焊前应进行300~400℃烘干并保温2h。
焊接过程中焊道间清渣应以不锈钢铲头，切忌用普通高速钢，以免表面渗碳。清根可用碳弧气刨，并用砂轮机修磨毛刺。清根后采用E0-19-10Nb-16(A132)焊条焊接内侧焊缝。

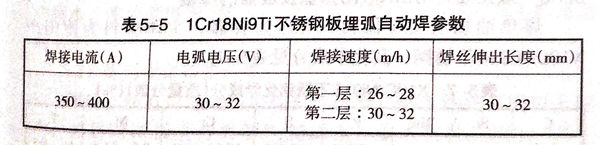

焊接过程中应控制层间温度小于120℃,焊接参数见表5-5。
焊后进行900℃1h稳定化处理。焊接接头应进行100%射线探伤。
3. 接头各项性能

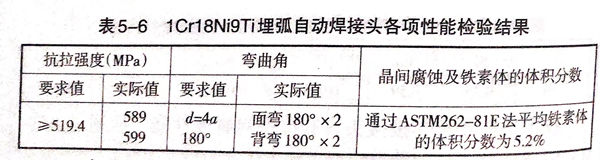

321不锈钢焊接接头各项性能检验结果见表5-6
