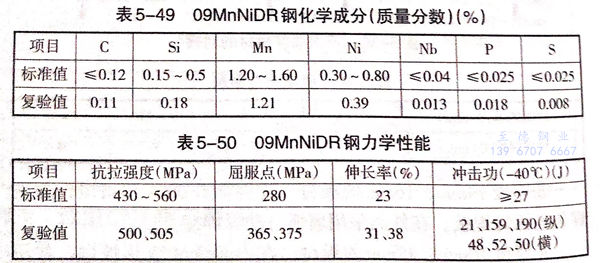

低温钢09MnNiDR板材，厚度24mm,钢板为正火状态，其化学成分及力学性能见表5-49和表5-50.

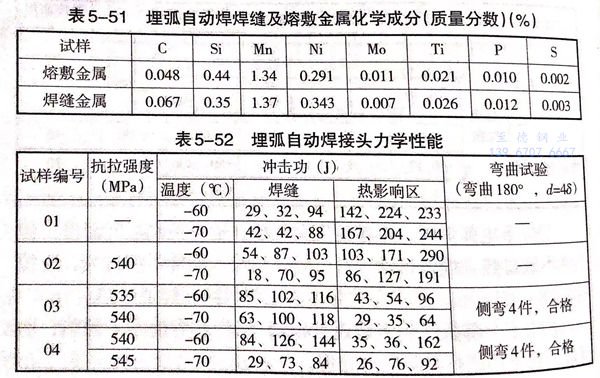

 埋弧自动焊试验，选用焊材：焊丝CHW-SG,直径4mm;焊剂CHF105.焊接环境为：室温23~28℃;相对湿度62%~69%.焊接采用直流反接，V形坡口，多层多道焊，热输入2326kj/cm,道间温度50℃.焊后按GB150-1998及JB/T4709-2000要求进行焊后消除应力热处理。焊缝及熔敷金属化学成分见表5-51;接头力学性能见表5-52。
