1. 技术条件
板材为304不锈钢，板厚10mm;筒体直径为2400mm,长为9896mm;工作压力为0.25MPa;工作介质为发酵液蒸气；工作温度为145℃.
2. 焊接工艺规范

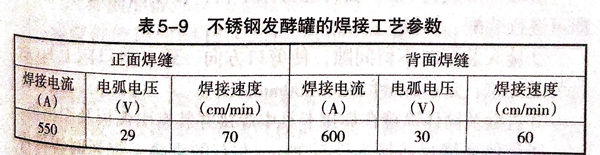

采用Ⅰ形坡口，根部间隙为4mm,坡口及两侧50mm以内清理干净，不得有油污及杂质；焊丝为H0Cr21Ni10,直径为4mm;焊剂为HJ260,250℃烘干并保温2h;电源为直流反接；工艺参数见表5-9.
为防止475℃脆化及δ脆性相析出，焊接过程中，采用反面吹风及正面及时水冷的措施，快速冷却焊缝。
焊后进行焊缝外观检验，然后进行20%的X射线探伤，且符合JB4730-1994《压力容器无损检测》Ⅱ级要求，同时对工艺进行检查：进行X射线探伤和力学性能试验，合格后进行整体水压试验，试验压力为0.31MPa.
