当钢中稳定奥氏体的元素作用不足以使钢在常温下获得纯奥氏体组织时，不锈钢的基体组织就可能是奥氏体-铁素体双相状态。其中较少相的含量一般大于15%。

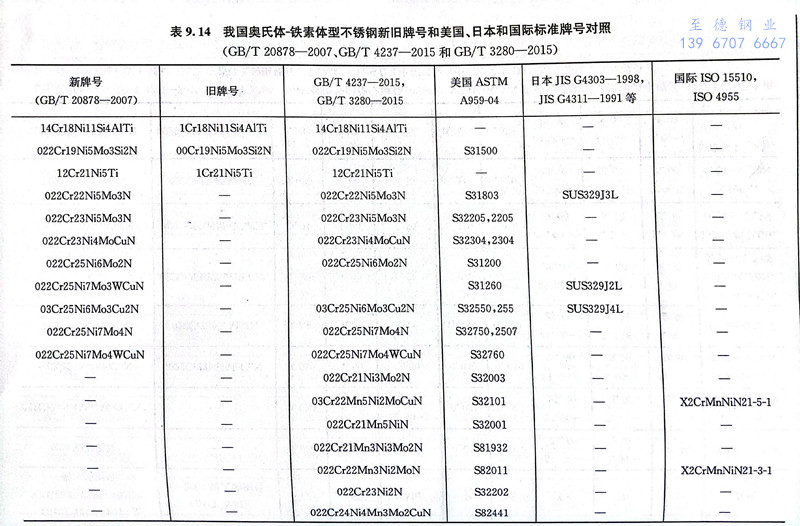

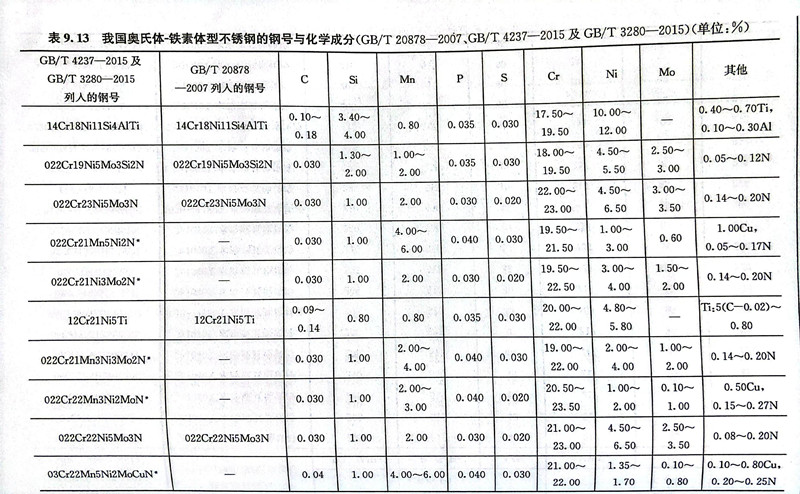

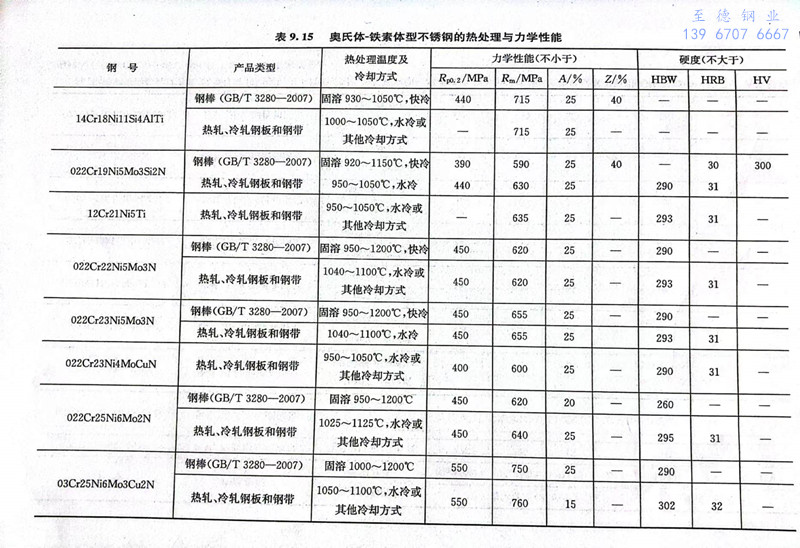

  在GB/T 20878-2007中列入了11个奥氏体-铁素体型双相不锈钢的牌号，表9.13为这些奥氏体-铁素体型不锈钢和GB/T 4237-2015 及 GB/T 3280-2015中列入的奥氏体-铁素体型双相不锈钢的钢号与化学成分。表9.14为我国奥氏体-铁素体型双相不锈钢新旧牌号和相应美国、日本和国际标准牌号的对照。表9.15为奥氏体-铁素体型双相不锈钢的热处理与力学性能。
