铁素体不锈钢随钼含量的提高更易于获得纯铁素体组织，并促进a＇相、σ相，特别是x相的析出。

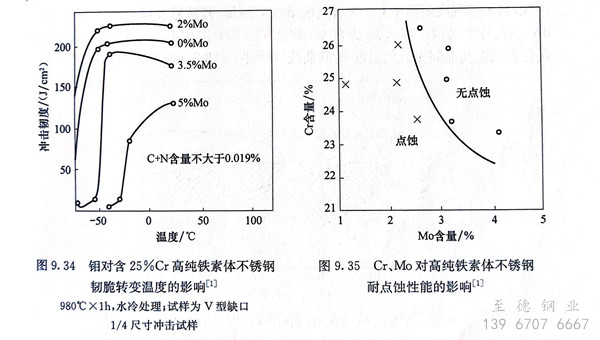

钼含量的增加可以通过固溶强化使铁素体不锈钢的硬度、强度提高，但使塑性、韧性下降，并进一步提高铁素体不锈钢的韧脆转变温度。图9.34为钼对含铬25％的高纯铁素体不锈钢（C＋N含量不大于0.019％）韧脆转变温度的影响。钼含量在约2％以下时，对钢的韧脆转变温度无显著影响（图9.34），钼含量进一步提高，对提高韧脆转变温度的影响才比较显著。钼对含铬25％的非高纯钢（C＋N含量约0.08％）的影响也是如此。
钼在铁素体不锈钢中最重要的作用是提高钢的耐蚀性，特别是耐点蚀、耐缝隙腐蚀等性能。在铁素体不锈钢中加入钼时，随钼含量的提高，钢的耐点蚀性能提高，当钼含量大于或等于2％后便显示出明显的效果。虽然在有些环境中铁素体不锈钢不含钼，即使钢中的铬含量高也很难获得满意的耐点蚀性，但是钼在铁素体不锈钢中具有良好耐点蚀作用的前提是钢中必须含有足够量的铬。在一般情况下，钢中的铬含量越高，钼提高钢的耐点蚀的效果越明显（图9.35）。研究表明，钼在铁素体不锈钢中的耐点蚀能力大约相当于铬的三倍，因此常用铁素体不锈钢中Cr＋3Mo的含量来表征该钢的耐点蚀当量，此值越高，铁素体不锈钢的耐点蚀能力越强。钼同样显著提高铁素体不锈钢的耐缝隙腐蚀性能。
钼对铁素体不锈钢应力腐蚀的影响，随钢的化学成分和试验条件的不同而异。含钼铁素体不锈钢一般较不含钼或低钼钢具有更好的耐应力腐蚀能力。
