019Cr25Mo4Ni4NbTi 简称25-4-4，是1974年瑞典开发的一种超级铁素体不锈钢，并经过不断的改进而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶间腐蚀倾向，并且具有低的韧脆转变温度和较高的室温韧性。该钢的耐点蚀和耐缝隙腐蚀的性能优良。当温度不大于100℃，水中Cl-浓度不大于30％时，该钢不产生氯化物应力腐蚀。

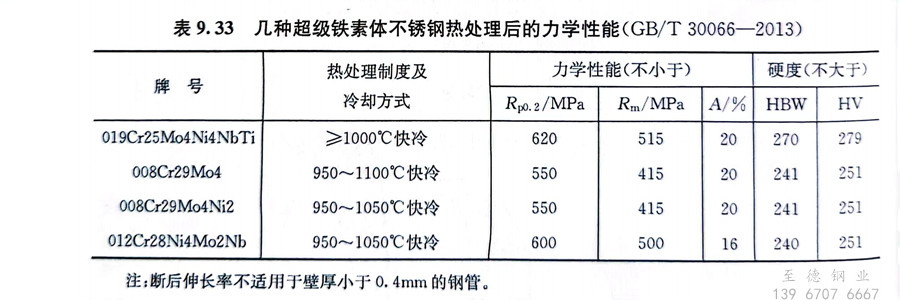

019Cr25Mo4Ni4NbTi 钢的冷、热加工性能良好。由于该钢的屈服强度高，为奥氏体不锈钢的2～3倍，故在冷成形的最初阶段需要较大的能量，而随后又由于该钢的冷作硬化倾向低，一般不需要进行中间退火。该钢不适宜拉伸成形。表9.33为几种超级铁素体不锈钢的热处理制度及其力学性能。
019Cr25Mo4Ni4NbTi 钢有良好的可焊性，焊前不需预热，焊后不需热处理，焊接接头无晶间腐蚀倾向。
