金属间化合物在奥氏体不锈钢组织中的作用

 在常用奥氏体不锈钢中出现的主要金属间化合物有σ相、x相、η相（拉弗斯相）等。

FeCr是最早发现的σ相，分子式可写为A_xB_y，其成分在一定范围内变化，从B₄A到BA₄。A类元素主要是Cr，其次是Mo、Ti、Nb；B类原子则有Fe、Ni、Mn。

Cr-Ni奥氏体钢，如17Cr-7Ni、18Cr-8Ni型，只析出M₂₃C。型碳化物；高铬镍型的牌号，如25Cr-20Ni（310S不锈钢），长期时效可形成σ相。

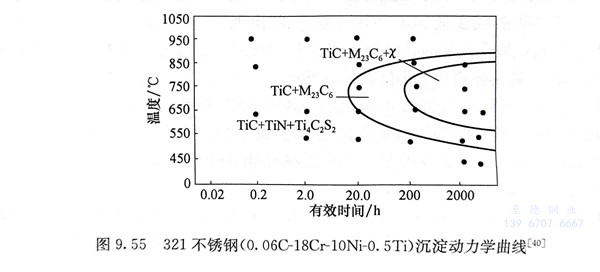

Cr-Ni-Ti奥氏体钢321（06Cr18Ni11Ti）在固溶状态下含有未溶的TiC、TiN及Ti₄O₂S₂，短期时效，有M₂₃C₆、TiC沉淀；长期时效（＞200h）则出现x相（图9.55）。有人还发现了σ相。

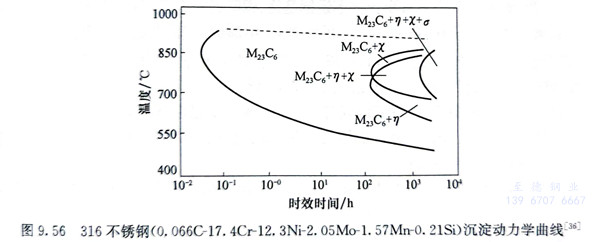

 对Cr-Ni-Mo钢，如316（06Cr17Ni12Mo2）或316L（022Cr17Ni12Mo2）的固溶和时效过程研究得较多。图9.56为316钢经1260℃固溶处理后沉淀动力学曲线，间隙原子碳扩散快，M₂₃C₆型碳化物易于形核和长大，在其首先沉淀长时间后，置换型原子能扩散足够的距离，含金属原子多的M₆C型碳化物及稳定性更高的金属间化合物逐渐析出。

 在0.06C-16Cr-16Ni-0.6Nb钢中加入6％Mo，将抑制M₂₃C₆型碳化物的析出，而在650℃促使x相，在850℃促使η相沉淀。在上述合金中，镍含量为25％时，在850℃下η相的析出被抑制，析出的是M₆C型碳化物，在650℃下，析出相为M₂₃C₆型碳化物。

 综上所述，Cr、Mo、Ti、Nb等A类元素促使金属间化合物σ、x及η相的析出，B类原子Ni及碳促使M₂₃C₆相的沉淀，而Mo、Nb则促使M₂₃C₆型碳化物转变为M₆C型碳化物。

 奥氏体不锈钢中的x及η相和。相一样，导致腐蚀性下降和塑性、韧性的降低，但是这些相的沉淀温度与碳化物及。相的沉淀温度大体上相重合，其对不锈钢耐蚀性和力学性能的影响常被碳化物及。相的作用所掩盖。
