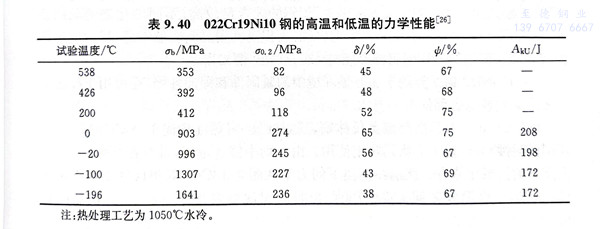

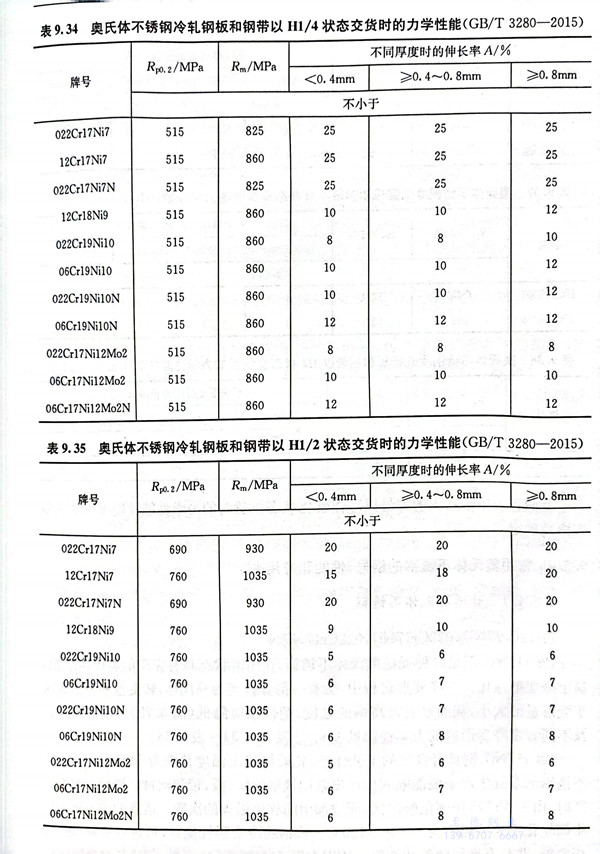

022Cr19Ni10不锈钢是在06Cr19Ni10不锈钢的基础上，通过降低碳含量和稍许提高镍含量而开发出的超低碳奥氏体不锈钢，可以有效地解决06Cr18Ni10钢在一些条件下严重的晶间腐蚀倾向。在AOD和VOD工艺成功地应用于生产后，这种钢开始得到广泛的应用。022Cr19Ni10钢与06Cr19Ni10钢比较，其强度稍低，但其敏化态耐晶间腐蚀能力显著优于06Cr19Ni10钢，其他性能与之相同。该钢固溶态及冷变形H1/4和H1/2状态的力学性能见表9.12、表9.34及表9.35。冷加工变形使06Cr19Ni10钢的强度明显提高，但其提高幅度不如12Cr17Ni7钢。表9.40为022Cr19Ni10钢在不同温度下的力学性能。
022Cr19Ni10 不锈钢常用于制造耐酸介质腐蚀的各种设备、容器、管道和构件，主要用于需焊接而焊接后又不能进行固溶处理的耐蚀设备和部件。
至德钢业，我们根据您的实际需求，给出参考建议，为您提供高性价比的不锈钢管道及配件。
