许多国家都开发出类似的钢号，我国针对尿素用钢的要求发展了类似NTKR-4的022Cr25Ni6Mo2N双相不锈钢。
022Cr25Ni6Mo2N双相钢的固溶处理温度为1000～1100℃，急冷。冷却速率影响钢的韧性和耐腐蚀性，薄板采用空冷，厚板需用水冷。该钢的组织为α＋y两相组织，随加热温度的升高，α相含量增多。

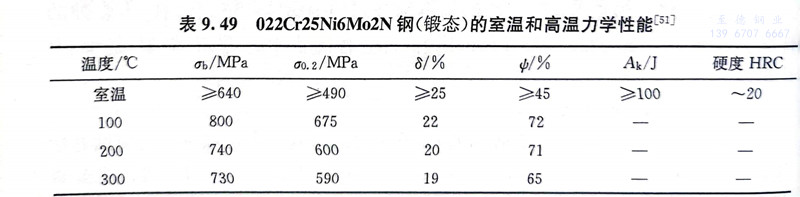

该钢具有良好的综合力学性能，即强度高和韧性好，见表9.49。该钢的韧脆转变温度在-100℃以下，有良好的室温和低温韧性。
含25％Cr的高铬双相不锈钢具有与高铬铁素体不锈钢相同的特点，即对475℃脆性、脆性等敏感。022Cr25Ni6Mo2N 双相钢在650～950℃等温时效，将由α相转变为。相，σ相析出速率最快的温度约为800℃，孕育期超过1h。钼显著加快σ相的析出速率，该钢的钼含量增至3％后，。相析出孕育期大约为3min。800～900℃是脆性最敏感的温度区间。该钢消除应力的热处理不宜在650～800℃加热，可在900℃以上加热后空冷。
该钢在含氯的环境中的耐点蚀性能优于316L、317L（022Cr19Ni13Mo3）等奥氏体不锈钢，其耐点蚀指数PREN16分别为34、25.3和30.6。在流动海水中该钢的耐缝隙腐蚀性能优于316不锈钢。在氯化物溶液中，该钢在低应力时产生应力腐蚀破裂的下限应力远高于奥氏体钢，但在高应力时具有与奥氏体不锈钢相同的敏感性。该钢有较好的耐晶间腐蚀性能，其耐腐蚀疲劳性能远高于316L不锈钢。
022Cr25Ni6Mo2N双相钢的焊接性能同18Cr-8Ni奥氏体不锈钢，焊前不需预热，焊后一般不需热处理，只有在苛刻条件下使用时，焊后需进行固溶处理。
022Cr25Ni6Mo2N双相钢的热塑性良好，在冷加工时需考虑其屈服强度，其弯曲和冲压性能相当于06Cr13A1铁素体不锈钢，较18Cr-8Ni奥氏体不锈钢差。
022Cr25Ni6Mo2N双相钢主要应用于化工、化肥、石油化工等工业领域，多用于制造热交换器、蒸发器等，还用在制造尿素装置，制造有耐腐蚀疲劳要求的甲铵泵泵体、阀门等部件。
