03Cr25Ni6Mo3Cu2N 双相钢是英国20世纪70年代开发的产品，牌号为Ferralium255（255合金）。我国于80年代研究了这一钢种。该钢含有1.50％～2.50％Cu，铜的加入对于较低pH的环境，如酸性油井、污染的海水等，特别在高速流下产生的磨损腐蚀和气蚀侵蚀是有利的。
03Cr25Ni6Mo3Cu2N 双相钢具有较好的力学和耐蚀的综合性能，以及优异的耐局部腐蚀性能，如在海水介质中有很好的耐点蚀和耐缝隙腐蚀的能力，在许多环境中耐均匀腐蚀的性能也较好，是一个在多种介质中适应性强、应用范围很宽的钢种。
255合金最早用于铸钢，经成分调整后已大量用于变形材，铜加入量在用于铸钢时不大于3％，用于变形材不大于2.5％。
03Cr25Ni6Mo3Cu2N 双相钢通过成分控制可以获得α相和y相含量接近的组织，两相的比例对温度的敏感性较小，加热至1200℃时，仍保留37％的γ相。该钢铬、钼含量较高，因而易于在700～900℃区间高温时效时析出σ相，最敏感的析出温度在800～850℃，5min时效后即在α／γ相界及个别α／α相界上发现由α相分解转变的σ相，随时效时间的延长，。相含量增多。该钢在450℃较长时间时效后，将出现475℃脆性区，在3小时时效后，Ak值降至68J，至50h时效后已降至8J。该钢长时间使用温度不允许超过260℃。

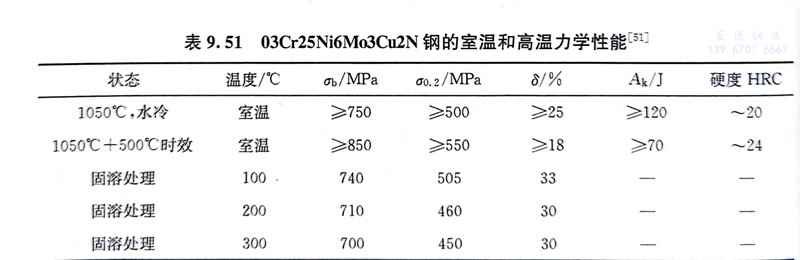

03Cr25Ni6Mo3Cu2N 双相钢经1050℃固溶处理和水冷后和随后进行的500℃时效后，其高温力学性能见表9.51。500℃时效的强化是铜的析出强化所致。固溶处理后再经500℃时效处理适用于要求耐磨蚀的用途。
03Cr25Ni6Mo3Cu2N的耐点蚀指数PREN16＝37.8，远高于316L不锈钢的25.9，其耐缝隙腐蚀的性能显著优于一般18Cr-8Ni奥氏体不锈钢，以及一些Cr-Ni-Mo不锈钢，耐腐蚀疲劳性能亦优于常用Cr-Ni奥氏体不锈钢。由于该钢优良的耐蚀性和时效后的高硬度及双相结构，其耐磨蚀性能也比较高。该钢的冷热加工性能良好，但由于含铜，其热加工性能较不含铜者稍差。该钢的焊接性能与一般双相不锈钢没有明显的差别。
03Cr25Ni6Mo3Cu2N 双相钢的应用范围很宽，适用于制作多种工业上的设备和部件，是海上环境中的理想用材，适于制作舰船上的螺旋推进器、轴、方向舵、潜艇密封件等，以及其他海洋工业零部件。该钢还用于化工、石油化工、石油和天然气、纸浆和造纸、湿法磷酸等工业领域，多用于制作洗涤器、干燥器、旋风分离器、搅拌器、离心机、泵、阀、紧固件等。
