不锈钢表面瑕疵的允许范围在标准中只是针对不锈钢线材（JIS G 4308)而言。关于瑕疵深度的规定：“线材直径在14mm以下时，长度方向的裂纹状瑕疵深度不超过0.15mm;当线材直径超过14mm时，则由供需双方协商议定”。其他品种则只原则规定“在使用上不存在有害的缺陷”。
在热轧不锈钢板及带钢（JIS G 4304)和冷轧不锈钢板及带钢（JIS G4305)中，规定“钢板及带钢在使用上不存在有害的缺陷。但是，因为带钢一般的在生产过程中消除缺陷的机会是没有的，所以允许有若干的不正常部分”。带钢“若干的不正常部分”的规定，是以不锈钢生产厂家内部产品质量标准而设定的。在1m长当中有1个点等就计数为缺陷。一般对全长来讲，良好部分在90%以上的为合格品。
不锈钢厚板多数是用于化学工业设备、化学工业用大罐或核能工业等重要设施，在使用上，对有害的瑕疵点的等级规定，确实是件难事。作者现在对化学工业设备、化学工业用大罐等进行过检查，综合切身经验认为：对覆盖型鳞屑有必要修磨除掉，瑕疵深度在0.5mm以下的不成问题。可以考虑，为了保证质量，深度在0.3mm以下的瑕疵是可以允许的。
1. 氧化皮
不锈钢是耐热性优越的材料，在热轧时，对加热炉管理是十分重要的。如果加热炉的气氛管理不当，在整张钢板上就会发生不均匀的氧化皮，热轧过程中在钢板表面形成像竹子叶那样的瑕疵。这种瑕疵是由于加热炉氧气浓度过低造成的；还有因为加热炉氛围管理不善以及加热喷嘴火焰接触到板坯表面时，一部分发生异常的氧化皮，在热轧时钢板表面上容易形成麻点；加热炉燃料混有硫（S)等不纯物，造成板坯表面的异常氧化和侵蚀的质量事故，也曾发生过。
从粗轧到精轧，由于空气的氧化可发生第二次氧化皮，虽然采用除鳞去垢装置将大部分加热产生的和二次氧化皮去掉，但是有些钢种的氧化皮是难以去掉的。在这种情况下，轧辊上的热黏着的氧化皮即压附着在钢板表面上，造成氧化皮瑕疵。另外，由于不锈钢与普通钢相比，其热加工性不佳，因此，给粗轧或精轧的轧辊造成损伤，使轧辊表面变得粗糙也是产生瑕疵的原因之一。以上所述，大都是在热轧厚板情况下发生的。
2. 端部线状瑕疵种类

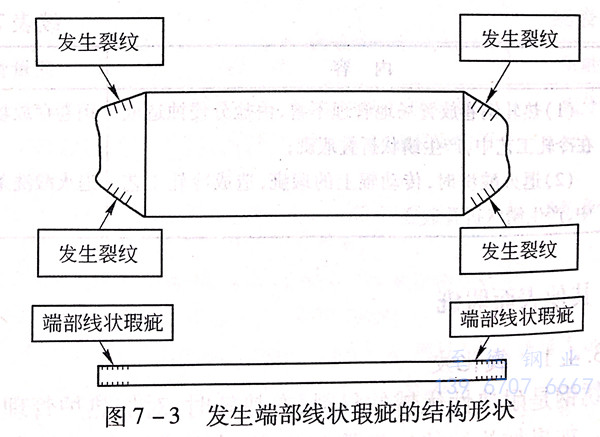

端部线状瑕疵，是在热轧时在产品的端部的表、里两面发生的连续线状瑕疵。这种瑕疵的结构形状如图7-3所示。它是在热轧过程中板坯断面外两端伸出部发生的产品端部残留的线状裂纹。在热轧的粗轧阶段，板坯断面的两端伸出量和板坯厚度应成比例。端部线状瑕疵是在热轧厚板时发生的。
