不锈钢管酸洗设备示意图

  不锈钢管酸洗设备根据类型不同，主要有敞开式酸洗和密闭是酸洗。

 1. 敞开式酸洗

  敞开式酸洗是将热处理后的不锈钢管，放置在存有预先配制好酸液的酸洗槽内，进行浸泡式酸洗。如有条件可对酸液进行循环，将大大提高酸洗速度和酸洗质量。这种形式的酸洗，对环境污染大，酸洗效率低。

 2. 密闭式酸洗

  比较先进和环保的酸洗方式是密闭式酸洗。密闭式酸洗是将热处理后的不锈钢焊管，放置在密闭的酸洗槽内，然后使酸洗液在规定的时间内，在酸洗槽内强迫循环进行酸洗，酸洗之后将酸洗液排出，再由热水漂洗，最后用热风吹干，完成不锈钢管的酸洗。酸洗的全过程是由计算机控制完成的。

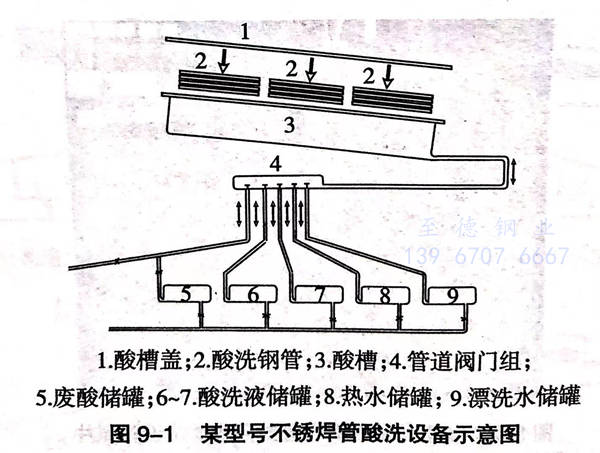

  图9-1所示的某型号酸洗设备，是较先进、环保型不锈钢焊管酸洗设备。该不锈钢管酸洗设备，采用计算机控制，采用密闭式强迫酸洗液循环的酸洗方式，现介绍如下：

 a. 密闭式酸洗系统组成

   酸洗槽尺寸：净长21.5m,净宽1.4m,净高1.3m,酸洗槽的坡度为1:20;

   酸洗液储罐：36m³,两个；

   废酸洗液储罐：36m,一个；

   冲洗用清水储罐：36m³,一个；

   冲洗用热水储罐：36m,一个；

   浓酸罐：5m³,两个；

   酸泵：五台，30kW,2900转／分；

   干燥用热风机装置；

   酸气净化装置；

   废酸液中和装置；

   电气控制系统（计算机控制）。

  b. 密闭式酸洗设备设计能力

 酸洗槽液体流通量为10m³/min;

  冲洗水温度为80℃;

  热风用量为104m³/h;

  酸气净化能力为500m³/min;

  废酸液中和能力为9m³/min.

  该酸洗设备年（两班制）酸洗不锈钢管（外径Φ12mm~Φ1 200mm,长≤6.1m,壁厚2mm~12mm)8000吨。

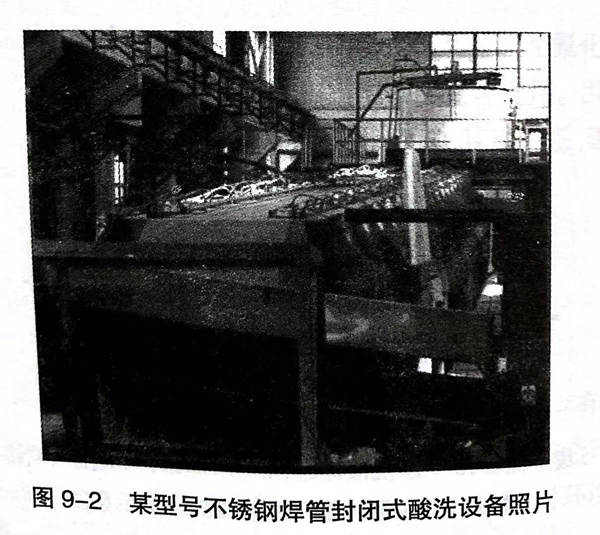

  图9-2是该不锈钢焊管封闭式酸洗设备图片。

3. 密闭式酸洗工艺流程

  被酸洗不锈钢管装入酸槽→盖好酸槽盖并密封→填充酸液→开动酸泵使酸液循环流动进行酸洗→重复用水冲洗钢管→热水漂洗钢管→用热风吹干钢管→钢管出槽。

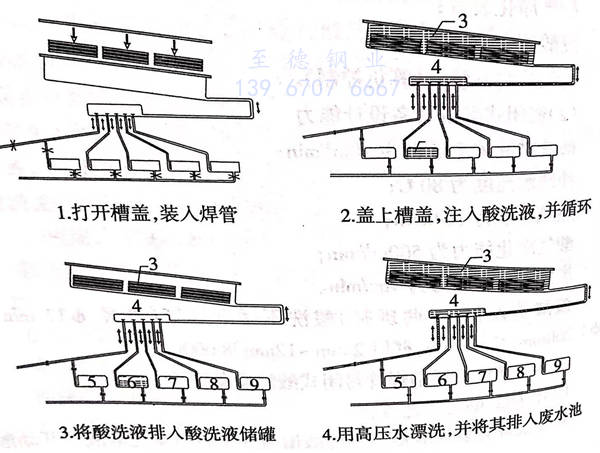

 密闭式酸洗工艺流程见图 9-3 。
