GB/T 17854-1999《埋弧焊用不锈钢焊丝和焊剂》中规定了埋弧焊用不锈钢焊丝和焊剂的型号分类。型号分类根据焊丝-焊剂组合的熔敷金属化学成分、熔敷金属力学性能进行划分。

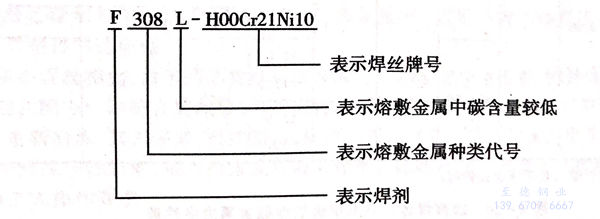

型号编制方法为：字母“F”表示焊剂；“F”后面的数字表示熔敷金属种类代号，如有特殊要求的化学成分，该化学成分用元素符号表示，放在数字的后面；“－”后面表示焊丝的牌号，焊丝的牌号按YB/T 5092.完整的焊丝－焊剂型号举例如下：

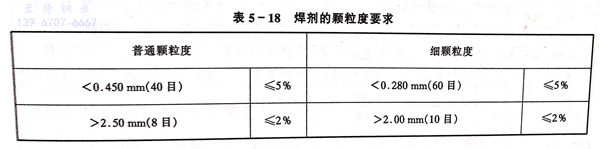

焊剂为颗粒状，其颗粒度应符合表5-18规定，但根据供需双方协议的要求，允许制造其他尺寸的焊剂。焊剂中机械夹杂物（碳粒、铁屑、原材料颗粒、铁合金凝珠及其他杂质）的质量百分含量不得大于0.30%。
焊剂的硫含量不大于0.060%,磷含量不大于0.080%.根据供需双方协议，也可制造硫、磷含量更低的焊剂。使用焊剂焊接时，焊道应整齐、成形美观、脱渣容易，焊道与焊道之间、焊道与母材之间应过渡平滑，不应产生较严重的咬边现象。

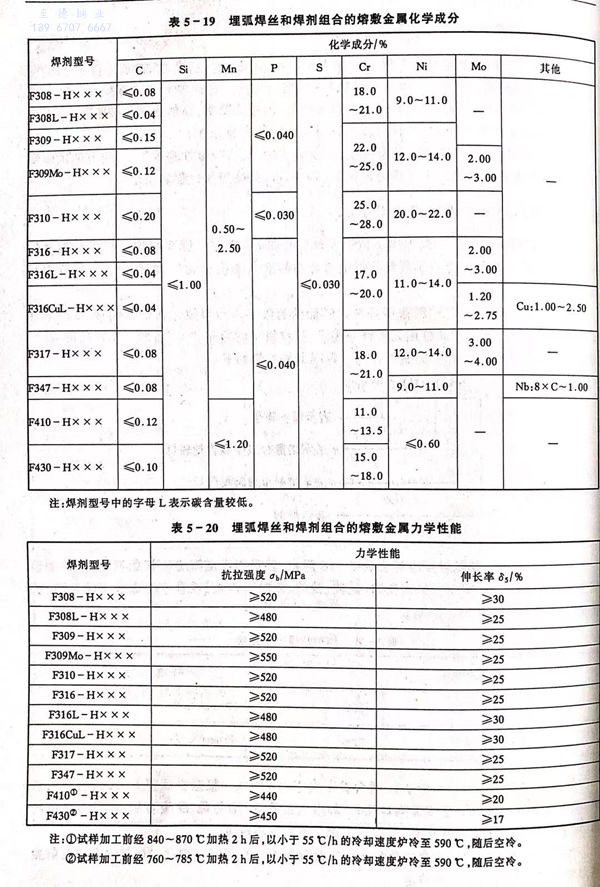

焊丝和焊剂组合的熔敷金属化学成分应符合表5-19规定。焊丝和焊剂组合的熔敷金属力学性能应符合表5-20规定。
