在腐蚀介质中，金属与金属或非金属表面构成非常狭窄的缝隙内产生的一种局部腐蚀现象，被称作缝隙腐蚀。这类腐蚀常常发生于垫片底面、搭接缝、表面沉积物或海洋生物附着物与金属表面接触区域。

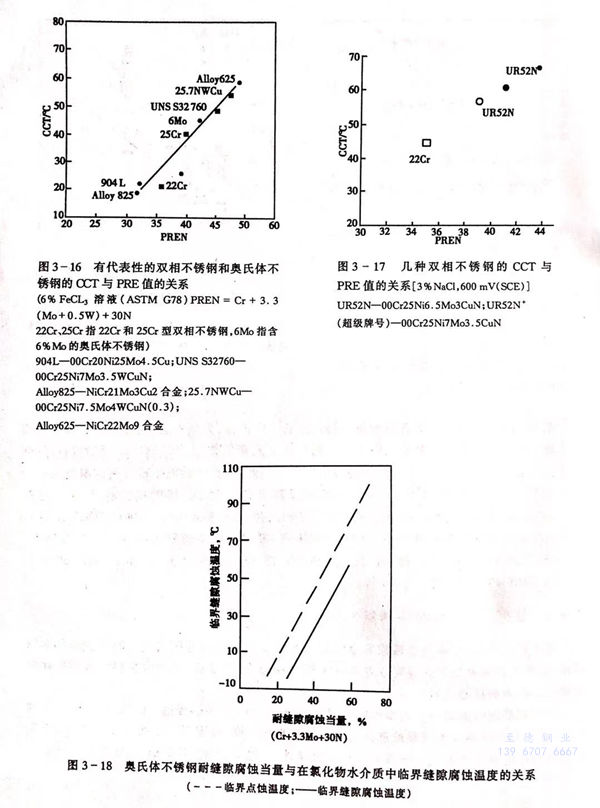

不锈钢的耐缝隙腐蚀能力常以临界缝隙腐蚀温度CCT予以表达。CCT与钢中PRE的关系，对于耐缝隙腐蚀不锈钢的选择具有重要的指导价值，见图3-16和图3-17.合金元素对钢耐缝隙腐蚀性能的影响具有一致的规律性，只是CCT较CPT稍低（见图3-18).
耐缝隙腐蚀不锈钢的选择和服役环境密切相关，在大气，高纯水和淡水中，当Cr17型和18-8不锈钢出现缝隙腐蚀时，可选用00Cr18Mo1、00Cr18Mo2、00Cr17Ni14Mo2、00Cr19Ni13Mo3、00Cr18Ni5Mo3Si2(N)、00Cr22Ni5Mo3N等，一般可满足要求。若仍不满意，可选用00Cr26Mo1、00Cr25Ni4Mo4、00Cr30Mo2、00Cr29Ni2Mo4、00Cr29Ni4Mo2、00Cr18Ni16Mn5Mo5(N)、00Cr20Ni25Mo4.5Cu(N)、00Cr20Ni18Mo6N、00Cr24Ni22Mo7N、00Cr22Ni17Mn5Mo3NNb等。
上述的耐缝隙腐蚀不锈钢其耐缝隙腐蚀是相对而言，实际上在不锈钢范畴内，对缝隙腐蚀完全免疫的牌号目前尚未诞生。为解决不锈钢的缝隙腐蚀问题，除选择合适的不锈钢外，在设计和使用中应尽量避免缝隙的产生。
