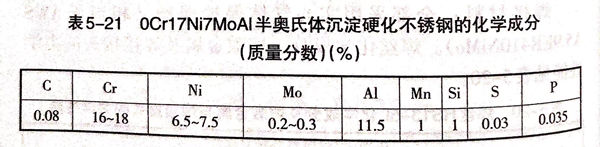

高压容器材质为0Cr17Ni7MoAl不锈钢，壁厚为7mm,化学成分见表5-21.
两半球壳体对接采用自动钨极氩弧焊打底，埋弧焊填充及盖面工艺制造。
焊接工艺如下：

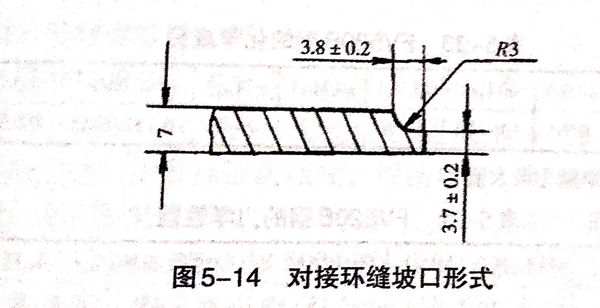

①. 两半球壳体对接坡口形式如图5-14所示。
②. 氩弧焊和埋弧焊用焊丝成分均与母材相同，直径均为2mm,焊剂牌号为HJ260.
③. 焊件焊前进行喷砂处理。
④. 用手工钨极氩弧焊进行定位，不填焊丝，定位间距为50mm,对接处间隙不大于0.5mm.
⑤. 将定位焊后的球形容器置于专用的焊接转胎上采用自动钨极氩弧焊打底，采用埋弧自动焊填充盖面，焊接工艺参数见表5-22.
⑥. 焊接后的高压容器接头强度达到母材的98%,冲击韧度达到母材的60%,容器的低温及常温疲劳试验均合格，容器的性能满足设计和使用要求。
