废热锅炉是应用非常广泛的一种换热器，在不锈钢换热管和管板连接处发生应力腐蚀的案例非常多。图5-10是一废热锅炉发生泄漏的位置，位于换热管和管板连接处，如图5-10(a)所示。在上次的检修过程中也发现了泄漏点，采用堵管的方式进行了处理，如图5-10(b)所示。
1. 换热管材料：06Cr18Ni11Ti.
2. 换热管尺寸： 25mm×2mm.
3. 工作环境
壳程：过热蒸汽。
管程：水煤气（H2、CO、CO2、H2S、NH3、H2O等）。
失效情况：不锈钢换热管和管板连接处的管内有水渗入，如图5-10所示。

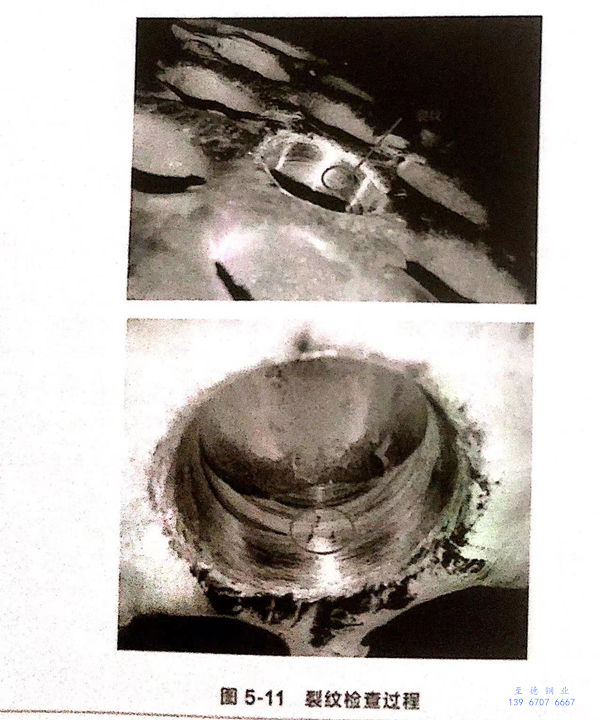

对泄漏位置打磨后，在管内壁发现裂纹，随着深入打磨，裂纹宽度逐渐增大，如图5-11所示，说明裂纹起源于换热管外壁。
4. 分析过程

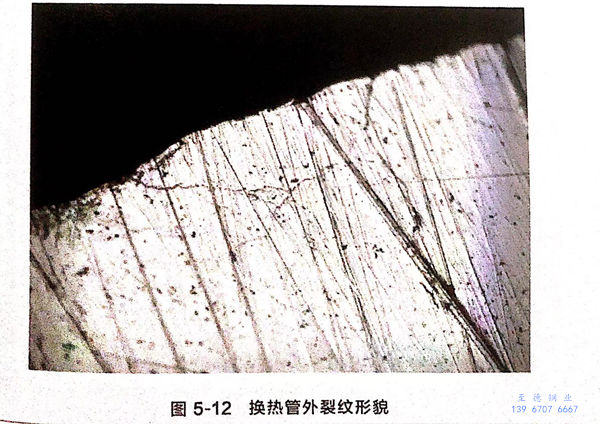

切割一段泄漏的换热管进行分析。肉眼观察到换热管外壁有一凹坑，从凹坑位置开始打磨，在显微镜下观察到树枝状裂纹，如图5-12所示。

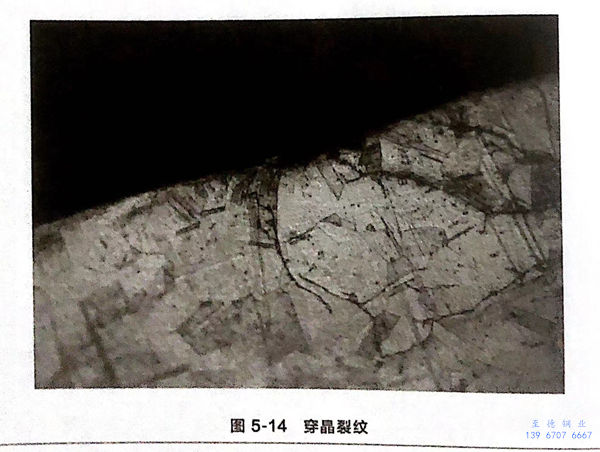

材料的金相组织为典型的奥氏体组织，如图5-13所示。在显微镜下观察到有明显的穿晶裂纹，如图5-14所示。
同时，在废热锅炉进口水中检测出氯离子，综合分析可判断：不锈钢换热管泄漏是由应力腐蚀开裂引起的。
