06Cr13Al是一种低铬的铁素体不锈钢，由于碳含量低且加入铝，从而抑制了高温的α→y转变。

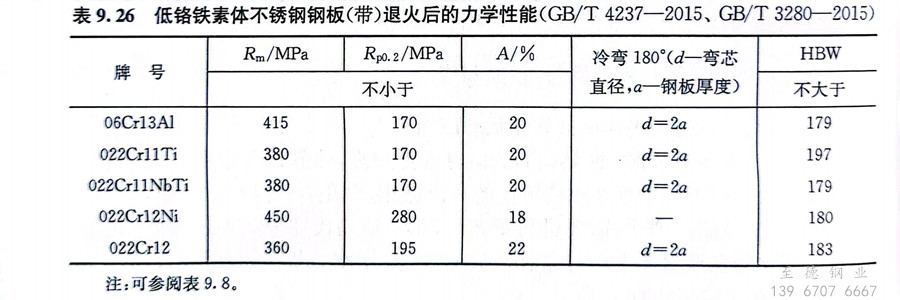

06Cr13Al钢的始锻温度为1040～1150℃，终加工温度不大于760℃，应控制热加工工艺以得到比较细的晶粒组织，以便通过随后的处理获得所要求的塑性和韧性。06Cr13Al钢的退火温度为780～830℃，空冷或缓冷。经退火后钢板的力学性能见表9.26。
06Cr13Al钢的耐锈性优于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等马氏体不锈钢，其抗氧化使用温度、断续加热温度不大于760℃，连续加热温度不大于677℃。06Cr13Al钢具有良好的塑性、韧性和冷成形性，优于铬含量更高的其他铁素体不锈钢，可采用一般不锈钢所采用的方法进行焊接。06Cr13Al钢在475℃长时间加热，不呈现475℃脆性。06Cr13Al钢主要用于石油精炼塔槽衬里和各种部件、蒸汽透平叶片等。
